فن کندانسور هوا خنک(ایر کولر)

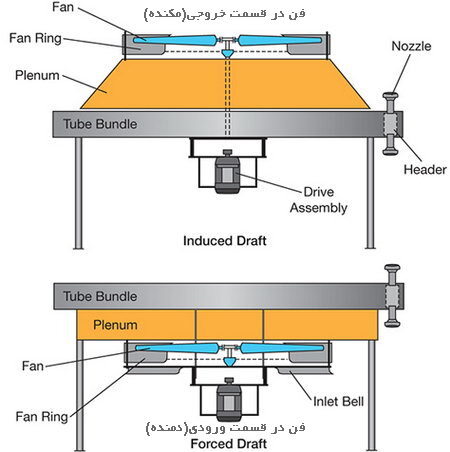

کندانسور(کولر) هوایی(Air cooled heat exchanger)، بخش مهمی از سیستم کولینگ بسیاری از کارخانجات، نیروگاه ها، پتروشیمی ها و پالایشگاهها هست. عملکرد ایرکولر به این صورت است که آب گرم از یک سو وارد کویل می شود. فن با توجه به محل قرار گیری، جریان هوایی با سرعت بالا، بین فینها ایجاد می کند. به این صورت انتقال حرارت بین آب و هوای محیط باعث خنک شدن کولینگ واتر می شود.

انواع پروانه(پره) و فن کندانسور هوایی

فن و پره کندانسور هوا خنک بر اساس قطر و کاربرد، مدلهای مختلفی دارد.

فن فلزی ایرکولر(کولر هوایی)

فن های گالوانیزه و استیل در مبدلهای هوا خنک کوچک یا قدیمی کاربرد بیشتری دارند. مقطع پره های فلزی بصورت یکنواخت است و معمولا از ورق استیل یا آهنی تولید می شوند. بعضی از مدلهای فن فلزی دارای سیستمی هستند که به صورت مکانیکی زاویه حمله پره را تغییر میدهد. البته این سیستم مربوط به زمانی بود که استفاده از اینورتر(درایو) در صنعت رواج نداشت. از برندهای معتبر تولید کننده فن و پروانه فلزی ایرکولر می توانیم به EBM و ZIEHL-ABEGG و Eurovent اشاره کنیم. بلیدهای فلزی ضربی برای قطرهای کمتر از 1 متر مناسبند.

فن و پروانه آلمینیوم کندانسور هوا خنک

بخاطر محدودیتهای پره آهنی و استیل، بعد از مدتی فن آلومینیوم به بازار آمد. ویژگی این نوع فن، وزن سبک آن و مقاومت نسبی در برابر زنگ زدن می باشد. روش تولید بلید آلمینیوم به صورت پولترود است. به همین دلیل پروفیل ایرفویل این نوع فن نیز در طول بلید فرم یکسانی دارند. برای مقاومت بیشتر، در بعضی از موارد فن آلمینیوم با پوشش آنودایز ساخته می شود. بزرگترین مشکل بلید آلومینیوم، این است که از قطر 2 متر به بالا در ایران با روش پولترود تولید نمی شود و نمونه های خارجی نیز گران هستند. معروفترین برند های تولید فن آلومنیوم ایرکولر Cofimco، Moore، Ilmed هستند. البته ما می توانیم فن آلومینیوم تا قطر 10 متر را با متریال کامپوزیت جایگزین و از روی نمونه اصلی آنها مهندسی معکوس کنیم.

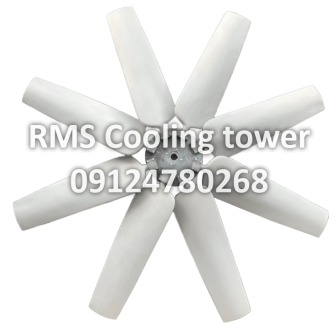

پره و فن کامپوزیت در کولر هوایی

در گذشته تولید ایرکولر با فن فلزی یا آلومینیومی بسیار رایج بود. اما در سالهای اخیر و پیشرفتهایی که در کامپوزیت ها بوجود آمده است، فن فایبرگلاس هم به گزینه های قابل استفاده برای مبدلهای هوا خنک اضافه شد. پره فایبرگلاس کولر هوایی نسبت به نمونه های فلزی وزن بسیار کمتری دارد. فن کامپوزیت در مقابل رطوبت و زنگ زدن مقاوم است و با استفاده از رزین های خاص می توانند تا بیش از 100 درجه سانتیگراد را به صورت مداوم تحمل کنند. همچنین قیمت فن تیغه ای فایبرگلاس(کامپوزیت) برای مبدل حرارتی هوا خنک، از نمونه آلومینیومی ارزانتر است. ما می توانیم فن و پره فایبرگلاس ایرفویل را از قطر 2 متر تا 8 متر و به صورت 3 پره، 4 پره، 6 پره و 8 پره تولید کنیم.
