چیلر صنعتی چیست؟ راهنمای کامل انتخاب، محاسبه ظرفیت و خرید Chiller

چیلر صنعتی (Industrial Chiller) یکی از مهم‌ترین تجهیزات سرمایشی در صنایع مختلف است که وظیفه آن کاهش دمای سیال فرآیندی (معمولاً آب) و کنترل دمای تجهیزات، ماشین‌آلات و خطوط تولید می‌باشد.
در بسیاری از فرآیندهای صنعتی، افزایش دما باعث افت کیفیت محصول، کاهش راندمان تولید، توقف خط تولید و آسیب به تجهیزات می‌شود. به همین دلیل استفاده از چیلر صنعتی در صنایع مدرن به یک ضرورت تبدیل شده است.
چیلر با استفاده از سیکل تبرید، گرمای آب یا سیال را جذب کرده و آن را به محیط منتقل می‌کند. سپس آب خنک‌شده مجدداً وارد فرآیند صنعتی می‌شود.

چرا در صنعت به چیلر صنعتی نیاز داریم؟

بسیاری از تجهیزات صنعتی در هنگام کار، گرمای زیادی تولید می‌کنند؛ از جمله:
دستگاه‌های تزریق پلاستیک

- ماشین‌آلات CNC
- دستگاه‌های لیزر
- خطوط تولید دارویی
- راکتورهای شیمیایی
- صنایع غذایی
- صنایع فلزی
- صنایع پتروشیمی

افزایش دما در این تجهیزات می‌تواند موجب کاهش دقت تولید،افت کیفیت محصول، خرابی قطعات، افزایش استهلاک و توقف تولید شود.
اینجاست که چیلر صنعتی با کنترل دقیق دمای آب و سیستم، عملکرد پایدار تجهیزات را تضمین می‌کند.

چیلر صنعتی تا چه دمایی می‌تواند آب را خنک کند؟

یکی از مهم‌ترین تفاوت‌های چیلر صنعتی با سایر سیستم‌های خنک‌کاری، توانایی تولید آب سرد با دمای پایین‌تر از دمای محیط است.
چیلرهای صنعتی معمولاً می‌توانند آب را در محدوده 7 تا 15 درجه سانتی‌گراد خنک کنند.
در چیلرهای خاص مانند:
چیلرهای Low Temperature
چیلرهای زیر صفر
چیلرهای گلیکولی
دمای سیال حتی می‌تواند به زیر صفر درجه سانتی‌گراد نیز برسد.
این ویژگی باعث شده چیلر صنعتی در فرآیندهایی که نیاز به کنترل دقیق دما دارند، بهترین گزینه باشد.

تفاوت چیلر صنعتی با کولینگ تاور و ایرکولر

یکی از مهم‌ترین سوالات خریداران این است که چه تفاوتی بین چیلر، کولینگ تاور و ایرکولر وجود دارد و در چه شرایطی باید از هرکدام استفاده کرد.

تفاوت چیلر صنعتی و برج خنک کن صنعتی

از cooling tower یا برج خنک‌کننده صنعتی نیز مانند چیلر، برای خنک کردن آب پروسس و سیتم ها استفاده می کنند. مهمترین تفاوت چیلر و برج خنک کن صنعتی از نظر فرآیندی، دمای آب خروجی است.
دمای آب خروجی از کولینگ تاور معمولاً نمی‌تواند کمتر از:
دمای Wet Bulb محیط + حدود 2 تا 3 درجه سانتی‌گراد باشد.
با این توضیح، اگر دمای موردنیاز فرآیند در همین محدوده باشد، استفاده از کولینگ تاور گزینه‌ای بسیار اقتصادی‌تر نسبت به چیلر صنعتی خواهد بود. به این نکته توجه داشته باشید که دمای آب خروجی برج خنک کننده صنعتی، به مقدار وت-بالب آن شهر هم بستگی دارد.
اما در فرآیندهایی که نیاز به:
دمای پایین‌تر
کنترل دقیق دما
پایداری دمایی
عملکرد مستقل از شرایط آب‌وهوایی
وجود دارد، استفاده از چیلر صنعتی ضروری است.

مثال کاربردی

اگر در یک کارخانه(در شهر تهران، تبریز، شیراز یا اصفهان) نیاز باشد آب از 55 درجه به 30 درجه سانتیگراد برسد، کولینگ تاور گزینه مناسب و اقتصادی تر خواهد بود.
اما اگر فرآیند همان کارخانه نیاز به آب با دمای 15 الی 7 درجه سانتیگراد داشته باشد، فقط چیلر صنعتی قادر به تأمین این دما خواهد بود.

تفاوت چیلر صنعتی و ایرکولر

ایرکولر (Air Cooler) یا کولر هوایی، مبدلی است که سیال را توسط جریان هوا خنک می‌کند.
در ایرکولر نیز دمای سیال به دمای محیط وابسته است و معمولاً امکان خنک‌کاری تا نزدیکی دمای Dry Bulb محیط وجود دارد.
از مهمترین مزیت های ایرکولر می توانیم به عدم مصرف آب برای خنک کاری و تعمیرات و نگهداری بسیار کم اشاره کنیم.
در مثال قبلی اگر بخواهید آب یا سیال را از دمای 80 به 60 درجه سانتیگراد برسانید، استفاده از ایرکولر منطقی تر خواهد بود.

چیلر صنعتی چگونه کار می‌کند؟

چیلر صنعتی با استفاده از سیکل تبرید، گرمای آب یا سیال را جذب کرده و به محیط منتقل می‌کند.

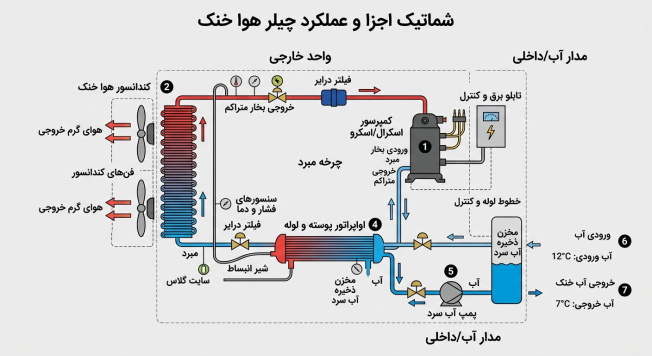

اجزای اصلی چیلر عبارت‌اند از:
کمپرسور
اواپراتور
کندانسور
شیر انبساط
سیستم کنترل
پمپ و تجهیزات جانبی
در چیلرهای تراکمی، مبرد در کمپرسور متراکم شده و پس از عبور از کندانسور و شیر انبساط، در اواپراتور باعث خنک شدن آب می‌شود.

انواع چیلر صنعتی

چیلرهای صنعتی معمولاً از دو دیدگاه دسته‌بندی می‌شوند:
بر اساس نوع سیکل سرمایش
بر اساس روش خنک شدن کندانسور

دسته‌بندی چیلر بر اساس نوع عملکرد

چیلر تراکمی

چیلر تراکمی رایج‌ترین نوع چیلر صنعتی است که سرمایش در آن توسط کمپرسور و سیکل تبرید تراکمی انجام می‌شود.
این نوع چیلر دارای:
راندمان بالا
کنترل دقیق دما
تنوع ظرفیت
پاسخ سریع
قابلیت کارکرد مداوم
می‌باشد.

ضریب عملکرد (COP) چیلر تراکمی

COP یا ضریب عملکرد، نسبت ظرفیت سرمایشی تولیدشده به انرژی مصرفی است.
در چیلرهای تراکمی، COP معمولاً در محدوده:
3 تا 6
قرار می‌گیرد.
مقدار دقیق COP به عوامل مختلفی بستگی دارد:
نوع کمپرسور
دمای اواپراتور
دمای کندانسور
نوع مبرد
هوا خنک یا آب خنک بودن دستگاه
به‌طور معمول:
چیلر آب خنک تراکمی COP بالاتری نسبت به هوا خنک دارد
اما تفاوت اصلی راندمان مربوط به ماهیت تراکمی بودن سیستم است
چیلرهای تراکمی به دلیل راندمان بالا، پرکاربردترین گزینه در صنعت محسوب می‌شوند.

چیلر جذبی

چیلر جذبی برای تولید سرمایش از انرژی حرارتی مانند:
بخار
آب داغ
شعله مستقیم
استفاده می‌کند و کمپرسور مکانیکی ندارد.
در این سیستم معمولاً از محلول لیتیوم بروماید و آب استفاده می‌شود.
چیلر جذبی بیشتر در پروژه‌هایی کاربرد دارد که:
بخار مازاد وجود دارد
انرژی حرارتی ارزان در دسترس است
محدودیت برق وجود دارد

ضریب عملکرد (COP) چیلر جذبی

COP چیلرهای جذبی به‌مراتب کمتر از چیلرهای تراکمی است.
مقادیر معمول:
چیلر جذبی تک اثره: حدود 0.6 تا 0.8
چیلر جذبی دو اثره: حدود 1 تا 1.3
بنابراین از نظر راندمان انرژی، چیلر تراکمی عملکرد بهتری دارد.
اما در پروژه‌هایی که انرژی حرارتی اضافی موجود باشد، چیلر جذبی می‌تواند گزینه اقتصادی مناسبی باشد.

دسته‌بندی چیلر بر اساس نوع کندانسور

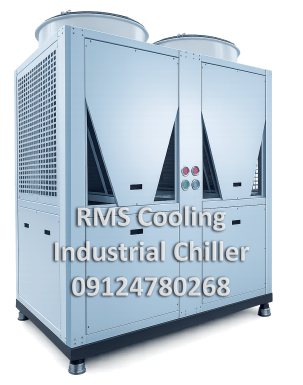

چیلر هوا خنک (Air Cooled Chiller)

در چیلر هوا خنک، کندانسور توسط فن و هوای محیط خنک می‌شود.
مزایا:
نصب ساده
عدم نیاز به برج خنک‌کننده
مصرف آب صفر
نگهداری آسان‌تر
معایب:
راندمان کمتر نسبت به آب خنک
حساسیت بیشتر به دمای محیط
مصرف برق بالاتر در تابستان
این مدل معمولاً برای:
کارخانه‌های کوچک و متوسط
مناطق کم‌آب
پروژه‌هایی با محدودیت نصب برج خنک‌کننده
مناسب است.

چیلر آب خنک (Water Cooled Chiller)

در چیلر آب خنک، کندانسور توسط آب خنک شده و حرارت از طریق کولینگ تاور دفع می‌شود.
مزایا:
راندمان بالاتر
مصرف برق کمتر
عملکرد پایدارتر
مناسب ظرفیت‌های بالا
معایب:
نیاز به برج خنک‌کننده
مصرف آب
نگهداری بیشتر
این نوع چیلر معمولاً در پروژه‌های صنعتی بزرگ و بارهای سرمایشی سنگین استفاده می‌شود.

تفاوت ظرفیت(تناژ نامی) و تن تبرید واقعی در چیلر صنعتی

یکی از مهم‌ترین نکاتی که خریداران چیلر صنعتی باید به آن توجه کنند، تفاوت بین «تن تبرید اسمی» و «تن تبرید واقعی» است.
متأسفانه در بازار، بسیاری از چیلرها صرفاً بر اساس ظرفیت اسمی معرفی می‌شوند؛ در حالی که ظرفیت واقعی دستگاه در شرایط کاری پروژه ممکن است تفاوت قابل‌توجهی داشته باشد.

تن تبرید اسمی چیست؟

ظرفیت اسمی یا Nominal Capacity ظرفیتی است که بر اساس کارکرد چیلر در شرایط استاندارد(عموما تهویه مطبوع) اعلام می شود.
این شرایط معمولاً شامل:
- دمای مشخص آب ورودی و خروجی
- دمای محیط استاندارد
- شرایط ایده‌آل عملکرد کمپرسور
می‌باشد.
به‌عنوان مثال ممکن است یک چیلر به‌ نام چیلر 20 تن تبرید فروخته شود، اما همین چیلر برای پروژه های صنعتی و بصورت دائم کار اصلا مناسب نباشد.

ظرفیت و تن تبرید واقعی چیلر

تن تبرید واقعی یا Actual Capacity ظرفیتی است که چیلر در شرایط واقعی پروژه تولید می‌کند.
عواملی مانند:
- دمای آب مورد نیاز
- دمای بالای محیط
- نوع مبرد
- کیفیت کندانسور
- نوع کمپرسور
روی ظرفیت واقعی چیلر تأثیر مستقیم دارند.
به همین دلیل ممکن است یک چیلر اسمی 20 تن در شرایط واقعی صنعتی و بصورت دائم کار فقط 12 یا 13 تن واقعی ظرفیت داشته باشد.

چرا توجه به ظرفیت واقعی چیلر اهمیت دارد؟

اگر انتخاب چیلر فقط بر اساس ظرفیت اسمی انجام شود، ممکن است مشکلات زیر ایجاد شود:
- نرسیدن آب به دمای مورد نیاز
- کارکرد دائم کمپرسور
- افزایش مصرف برق
- استهلاک شدید تجهیزات
- کاهش عمر کمپرسور
- توقف خط تولید در تابستان
به همین دلیل، تولید کننده چیلر صنعتی باید ظرفیت واقعی دستگاه را بر اساس شرایط پروژه محاسبه کند.

فرمول محاسبه ظرفیت نامی چیلر صنعتی

برای محاسبه تناژ چیلر، از رابطه انتقال حرارت استفاده می‌شود:
Q=m×Cp×ΔT
که در آن:
(Q) ظرفیت سرمایشی(بر حسب کیلووات)
(m) دبی جرمی سیال(کیلوگرم در ثانیه)
(Cp) گرمای ویژه سیال(4.18 برای آب)
(ΔT) اختلاف دمای ورودی و خروجی(در جه سانتیگراد)
تبدیل کیلووات به تن تبرید
هر تن تبرید برابر است با:
TR = 0.284 kW

مثال واقعی محاسبه ظرفیت چیلر

فرض کنید در یک خط تولید صنعتی شرایط زیر وجود دارد:
دبی آب: 7 متر مکعب بر ساعت(1.94 کیلوگرم بر ثانیه)
دمای آب ورودی: 18 درجه
دمای آب خروجی: 10 درجه
اختلاف دما برابر است با:
Delta T = 18 - 10 = 8
حال ظرفیت سرمایشی chiller با استفاده از فرمول فوق برابر خواهد بود با :
65 kW = 18.5 TR
بنابراین برای این پروژه، چیلری با ظرفیت واقعی حدود 20 تن تبرید دائم کار، مناسب خواهد بود.
چرا برخی چیلرسازها ظرفیت غیرواقعی اعلام می‌کنند؟
در برخی موارد، تولیدکنندگان ظرفیت چیلر را بر اساس:
شرایط غیرواقعی
دمای محیط پایین
دمای آب غیرصنعتی
انتخاب کمپرسور در شرایط سبک
اعلام می‌کنند.
اما در تابستان و شرایط واقعی کارخانه، ظرفیت دستگاه افت می‌کند.

انتخاب تولید کننده چیلر صنعتی معتبر

یک تولید کننده حرفه‌ای چیلر صنعتی باید:
- ظرفیت واقعی دستگاه را اعلام کند
- بتواند 24 ساعته کار کند
- شرایط طراحی را شفاف ارائه دهد
- محاسبات مهندسی را انجام دهد
- افت ظرفیت تابستانی را لحاظ کند
- تجهیزات متناسب با پروژه انتخاب کند
در پروژه‌های صنعتی، انتخاب صحیح ظرفیت چیلر مهم‌تر از خرید ارزان‌ترین دستگاه بازار است.
برای کسب اطلاعات بیشتر و مشاوره و خرید چیلر صنعتی با ما تماس بگیرید.
