بررسی کامل انواع، مزایا، کاربردها و مشخصات فنی پره و بلید کامپوزیت
فن فایبرگلاس یا FRP Fan نسل جدیدی از فنهای محوری (Axial Fan) است که با استفاده از مواد کامپوزیتی، الیاف شیشه و رزینهای مهندسی تولید میشود. این نوع فن به دلیل وزن کم، مقاومت بالا در برابر خوردگی، راندمان مناسب و قابلیت ساخت در قطرهای بزرگ، امروزه جایگزین بسیاری از فنهای فولادی و آلومینیومی شده است.
پرههای فایبرگلاس در صنایع مختلفی مانند برجهای خنککننده، ایرکولرها، سیستمهای تهویه صنعتی، نیروگاهها، پالایشگاهها، پتروشیمیها، صنایع فولاد، معادن و کارخانجات شیمیایی مورد استفاده قرار میگیرند. در بسیاری از این کاربردها، شرایط محیطی به گونهای است که استفاده از فن فلزی باعث خوردگی، افزایش وزن و کاهش عمر تجهیزات میشود؛ به همین دلیل فن کامپوزیت به انتخاب اول بسیاری از طراحان تبدیل شده است.
در این مقاله با ساختار، انواع، مزایا، محدودیتها، روش تولید، مشخصات فنی و کاربردهای فن فایبرگلاس آشنا میشویم. همچنین تفاوت آن با فنهای آلومینیومی و فولادی را بررسی خواهیم کرد.
فن فایبرگلاس چگونه ساخته میشود؟
پرههای کامپوزیتی معمولاً از ترکیب الیاف شیشه (Glass Fiber) و رزینهای صنعتی تولید میشوند. الیاف شیشه وظیفه تحمل بارهای مکانیکی را بر عهده دارند و رزین نیز باعث اتصال لایهها و ایجاد مقاومت در برابر رطوبت، مواد شیمیایی و تنشهای محیطی میشود.
در تولید فنهای صنعتی معمولاً از قالبهای دقیق دو تکه استفاده میشود تا هر دو سطح پره دارای کیفیت هندسی مناسب باشند. پس از لایهگذاری الیاف و رزین، قطعه تحت شرایط کنترلشده پخت شده و سپس عملیات پرداخت، ماشینکاری، کنترل ابعادی و بالانس روی آن انجام میشود.
در بسیاری از پروژههای صنعتی، زمانی که فن اصلی تولیدکننده خارجی در دسترس نباشد، میتوان با استفاده از مهندسی معکوس، مدل سهبعدی پره را استخراج و قالب جدیدی برای تولید نمونه مشابه ساخت. این روش بهویژه برای پروژههایی که به چندین پره نیاز دارند، از نظر اقتصادی مقرونبهصرفه است.
مواد اولیه مورد استفاده در فن کامپوزیت
کیفیت یک فن فایبرگلاس تا حد زیادی به مواد اولیه آن وابسته است. مهمترین اجزای تشکیلدهنده عبارتاند از:
- الیاف شیشه با استحکام بالا
- رزین پلیاستر یا وینیلاستر
- ژلکت مقاوم در برابر اشعه UV
- رزین ضدسایش برای لبه حمله
- افزودنیهای مقاوم در برابر حرارت و مواد شیمیایی
در محیطهای صنعتی که ذرات معلق یا گردوغبار زیادی وجود دارد، لبه حمله پره بیشترین میزان سایش را تحمل میکند. به همین دلیل استفاده از پوششهای ضدسایش میتواند عمر مفید فن را به میزان قابل توجهی افزایش دهد.
پروفیل ایرفویل چیست؟

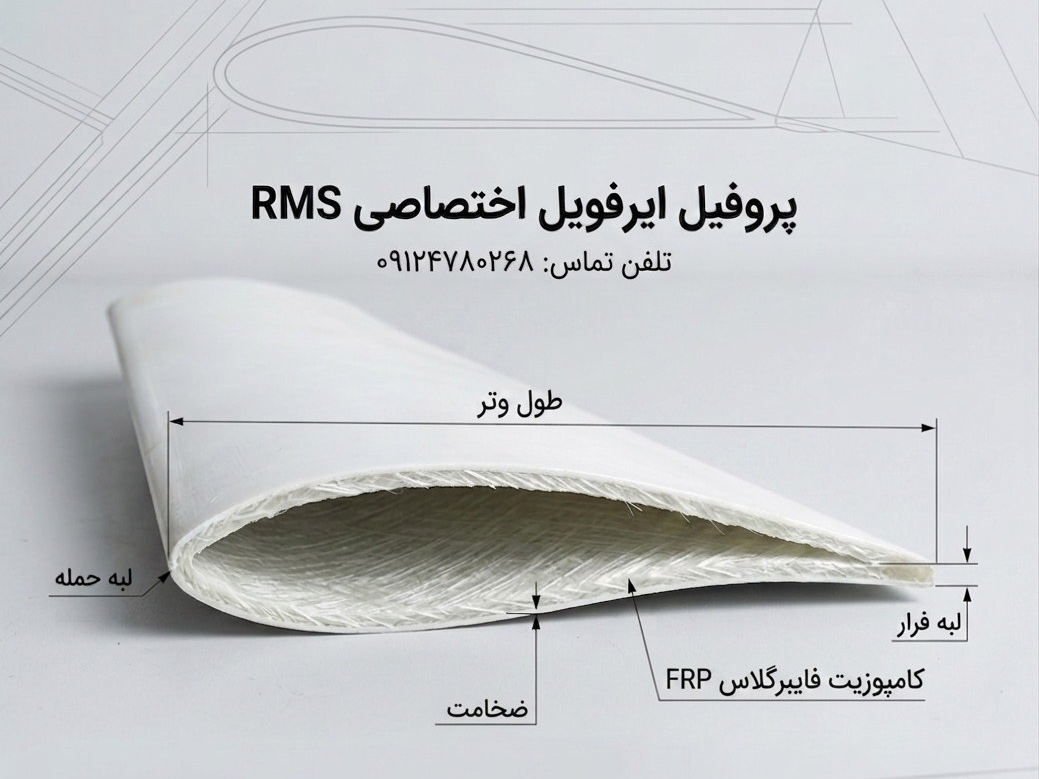

مهمترین عامل تعیینکننده راندمان یک فن صنعتی، شکل آیرودینامیکی پره است. در فنهای مدرن از پروفیل Airfoil استفاده میشود؛ همان پروفیلی که در بال هواپیما نیز به کار میرود.
این شکل باعث میشود هوا با کمترین افت انرژی از روی سطح پره عبور کند و مقدار بیشتری از توان موتور به تولید جریان هوا تبدیل شود.
در نتیجه:
- راندمان افزایش مییابد.
- مصرف برق کاهش پیدا میکند.
- صدای تولیدی کمتر میشود.
- ارتعاش فن کاهش مییابد.
- فشار استاتیکی بیشتری تولید میشود.
انواع فن فایبرگلاس(کامپوزیت) از نظر طراحی پره
۱- فن ایرفویل تیغهای
در این نوع فن، پروفیل ایرفویل در طول پره تقریباً ثابت است. این طراحی سادهتر بوده و هزینه ساخت پایینتری دارد.
مزایا:
- قیمت مناسب
- تولید سریع
- تعمیرات آسان
- راندمان مطلوب
این نوع فن در بسیاری از برجهای خنککننده و تجهیزات تهویه صنعتی استفاده میشود.
۲- فن ایرفویل پیچشدار یا پیچشی(Twisted Airfoil)
در این طراحی، زاویه حمله پره از ریشه تا نوک بهصورت تدریجی تغییر میکند.
علت این تغییر آن است که سرعت خطی نوک پره چندین برابر بخش مرکزی آن است. اگر زاویه حمله در تمام طول پره ثابت باشد، توزیع جریان هوا یکنواخت نخواهد بود.
به همین دلیل در فنهای پیچشدار:
- جریان هوا یکنواختتر است.
- راندمان افزایش پیدا میکند.
- نویز کاهش مییابد.
- لرزش کمتر میشود.
- امکان افزایش سرعت نوک پره فراهم میشود.
به همین دلیل این نوع فن در تجهیزات صنعتی با راندمان بالا بیشتر مورد استفاده قرار میگیرد.
مقایسه فن فایبرگلاس با فن فلزی و آلومینیومی
| ویژگی | فولادی | آلومینیومی | فایبرگلاس |
|---|---|---|---|
| وزن | زیاد | متوسط | بسیار کم |
| مقاومت در برابر خوردگی | متوسط | خوب | بسیار عالی |
| مقاومت شیمیایی | متوسط | متوسط | عالی |
| قطر قابل ساخت | محدود | متوسط | بسیار زیاد |
| راندمان | متوسط | خوب | بسیار خوب |
| لرزش | زیاد | متوسط | کم |
| نویز | زیاد | متوسط | کم |
| قابلیت مهندسی معکوس | محدود | متوسط | بسیار مناسب |
مزایای فن فایبرگلاس(کامپوزیت)
استفاده از فن کامپوزیت مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- وزن کمتر نسبت به نمونههای فلزی
- مقاومت بالا در برابر رطوبت
- مقاومت در برابر خوردگی
- تحمل مناسب در محیطهای اسیدی و قلیایی
- کاهش مصرف انرژی
- کاهش ارتعاش
- کاهش صدای کارکرد
- قابلیت ساخت در قطرهای بزرگ
- امکان تولید سفارشی
- امکان مهندسی معکوس نمونههای خارجی
- هزینه نگهداری پایین
- عمر مفید بالا
در بسیاری از پروژهها، تعویض فن آلومینیومی با فن کامپوزیت باعث افزایش راندمان هوادهی، کاهش مصرف برق و کاهش لرزش مجموعه میشود.
محدودیتهای فن و پروانه کامپوزیت فایبرگلاس
با وجود مزایای متعدد، فنهای فایبرگلاس نیز مانند هر تجهیز صنعتی دارای محدودیتهایی هستند که باید هنگام انتخاب به آنها توجه شود.
مهمترین محدودیت این فنها، حساسیت آنها به کیفیت طراحی و فرآیند تولید است. اگر الیاف، رزین، ضخامت لایهها یا عملیات پخت بهدرستی انجام نشود، استحکام مکانیکی پره کاهش یافته و احتمال ترکخوردگی یا شکست در دورهای بالا افزایش پیدا میکند. به همین دلیل کیفیت ساخت در فنهای کامپوزیتی اهمیت بسیار بیشتری نسبت به فنهای فلزی دارد.
همچنین در محیطهایی که ذرات ساینده زیادی وجود دارد، مانند معادن، صنایع سیمان یا واحدهای فرآوری مواد معدنی، لبه حمله پره به مرور دچار سایش میشود. استفاده از رزینهای ضدسایش و بازرسی دورهای میتواند این مشکل را تا حد زیادی برطرف کند.
کاربردهای فن فایبرگلاس و پروانه کامپوزیت در صنعت
یکی از مهمترین دلایل توسعه فنهای کامپوزیتی، امکان استفاده از آنها در شرایط محیطی سخت است. این فنها در صنایع مختلف مورد استفاده قرار میگیرند.
برج خنککننده
رایجترین کاربرد فن فایبرگلاس، برجهای خنککننده صنعتی است. وزن پایین، مقاومت در برابر رطوبت و راندمان مناسب باعث شده است که تقریباً تمام کولینگ تاورهای بزرگ از پرههای کامپوزیتی استفاده کنند.
ایرکولر (Air Cooled Heat Exchanger)
در کندانسورهای هوایی و ایرکولرها نیز از فنهای کامپوزیتی استفاده میشود. در این تجهیزات، فن وظیفه عبور حجم زیادی از هوا از میان کویلهای فیندار را بر عهده دارد. بسته به نوع طراحی، فن ممکن است بهصورت مکنده یا دمنده نصب شود.
تهویه صنعتی
در سیستمهای تهویه کارخانهها، سالنهای تولید، تونلها و انبارهای بزرگ نیز از فنهای محوری فایبرگلاس استفاده میشود؛ زیرا این فنها نسبت به نمونههای فلزی صدای کمتر و راندمان بالاتری دارند.
نیروگاهها، پالایشگاهها و پتروشیمیها
در این صنایع، وجود رطوبت، بخارات خورنده و شرایط کاری سنگین باعث میشود فنهای کامپوزیتی عمر بیشتری نسبت به فنهای فلزی داشته باشند.
صنایع فولاد، معدن و سیمان
در محیطهای دارای گردوغبار، فنهای فایبرگلاس با پوشش ضدسایش عملکرد بسیار مناسبی دارند و در صورت نگهداری صحیح، عمر مفید بالایی خواهند داشت.
هوادهی و فشار استاتیکی پروانه کامپوزیت فایبر
مهمترین مشخصه عملکرد هر فن صنعتی، مقدار هوادهی (Air Flow) و فشار استاتیکی (Static Pressure) آن است.
هوادهی یک فن به عوامل زیر بستگی دارد:
- قطر فن
- تعداد پرهها
- سرعت دوران
- زاویه حمله
- شکل پروفیل ایرفویل
- توان الکتروموتور
در فنهای فایبرگلاس ایرفویل، فشار استاتیکی حداکثر معمولاً بین 150 تا 180 پاسکال است که برای بیشتر کاربردهای صنعتی مناسب محسوب میشود.
با افزایش قطر فن، حجم هوای جابهجا شده نیز افزایش پیدا میکند. البته انتخاب قطر مناسب باید بر اساس محاسبات آیرودینامیکی و شرایط واقعی پروژه انجام شود.
تعداد پره(بلید) مناسب برای پروانه و فن FRP
فنهای فایبرگلاس معمولاً با 3، 4، 6یا 8 پره تولید میشوند.
۳ پره
- وزن کمتر
- قیمت پایینتر
- مناسب برای فشارهای کم
۴ پره
- تعادل مناسب بین راندمان، وزن و قیمت
- پرکاربردترین مدل
۶ پره
- افزایش فشار استاتیکی
- مناسب برای برجهای خنککننده و ایرکولرهای صنعتی
۸ پره
- بیشترین میزان فشار
- مناسب پروژههای خاص با افت فشار زیاد
افزایش تعداد پرهها معمولاً تا حدی باعث افزایش فشار استاتیکی میشود، اما توان مصرفی موتور نیز افزایش خواهد یافت؛ بنابراین انتخاب تعداد پره باید بر اساس محاسبات طراحی انجام شود. البته امکان ساخت پروانه با تعداد پره های فرد مثل 3، 5 و 7 پره هم وجود دارد.
سرعت مجاز نوک پره و بلید کامپوزیت Fiberglass
یکی از مهمترین پارامترهای طراحی فن، سرعت خطی نوک پره است.
اگر این سرعت بیش از حد افزایش یابد، علاوه بر افزایش نویز و ارتعاش، جریانهای گردابی در نوک پره تشکیل شده و راندمان فن کاهش پیدا میکند. همچنین تنشهای مکانیکی وارد بر پره افزایش یافته و احتمال آسیبدیدگی بیشتر میشود.
در طراحی فنهای صنعتی، معمولاً سرعت نوک پره در محدوده 50 تا 60 متر بر ثانیه نگه داشته میشود که با توصیههای استانداردهای بینالمللی نیز همخوانی دارد.
بالانس فن فایبرگلاس
بالانس صحیح مجموعه فن یکی از مهمترین مراحل تولید است. حتی اگر پرهها با دقت بالا ساخته شده باشند، اختلاف وزن جزئی بین آنها میتواند باعث ایجاد لرزش، افزایش صدای کارکرد و کاهش عمر یاتاقانها و گیربکس شود.
در بیشتر فنهای کامپوزیتی از بالانس استاتیکی استفاده میشود. در این روش با تنظیم وزن پرهها، مجموعه فن در وضعیت تعادل قرار میگیرد. در برخی کاربردهای خاص نیز بالانس دینامیکی انجام میشود.
نشانههای نیاز به بالانس مجدد عبارتاند از:
- افزایش لرزش
- ایجاد صدای غیرعادی
- افزایش آمپر موتور
- کاهش راندمان هوادهی
هاب و کلمپ
عملکرد مناسب فن تنها به کیفیت پرهها وابسته نیست. هاب و کلمپ نیز نقش مهمی در انتقال گشتاور و نگهداری پرهها دارند.
در شرایط عادی از هابهای فولادی گالوانیزه استفاده میشود، اما در محیطهای خورنده بهتر است از فولاد ضدزنگ 304 یا 316 استفاده شود تا عمر مجموعه افزایش یابد.
نگهداری و افزایش عمر فن فایبرگلاس
اگرچه فنهای کامپوزیتی در مقایسه با نمونههای فلزی نیاز به نگهداری کمتری دارند، اما انجام بازرسیهای دورهای تأثیر مستقیمی بر افزایش عمر مفید آنها دارد.
بهترین برنامه نگهداری شامل موارد زیر است:
- بررسی ظاهری پرهها از نظر ترک، لبپریدگی یا تغییر شکل
- کنترل سایش لبه حمله
- بررسی سلامت هاب و کلمپها
- کنترل گشتاور پیچها
- اندازهگیری لرزش مجموعه
- بررسی آمپر موتور
- تمیز کردن رسوبات و آلودگیهای روی سطح پره
- کنترل بالانس در صورت ایجاد ارتعاش
در محیطهای دارای گردوغبار یا بخارات خورنده، بهتر است بازدیدها با فاصله زمانی کوتاهتری انجام شوند.
دلایل شکستگی و خرابی پره فایبرگلاس
شکستگی پره تقریباً هیچگاه به دلیل جنس کامپوزیت به تنهایی رخ نمیدهد و معمولاً حاصل مجموعهای از عوامل طراحی، نصب یا بهرهبرداری است.
رایجترین دلایل عبارتاند از:
- بالانس نبودن مجموعه فن
- سرعت بیش از حد نوک پره
- برخورد جسم خارجی
- شل شدن هاب یا کلمپ
- خستگی ناشی از کارکرد طولانی
- سایش شدید لبه حمله
- تولید غیراصولی و استفاده از رزین یا الیاف نامناسب
- نصب نادرست زاویه پرهها
وجود هرگونه ترک یا شکستگی در پره نباید نادیده گرفته شود، زیرا در سرعتهای بالا ممکن است باعث جدا شدن پره و آسیب جدی به تجهیزات یا حتی ایجاد خطر برای افراد شود.
آیا میتوان پروانه آلومینیومی یا استیل(فلزی) را با فن و پره فایبرگلاس جایگزین کرد؟
بله. در بسیاری از پروژههای صنعتی این کار انجام میشود.
در صورتی که اطلاعات زیر مشخص باشد، طراحی و جایگزینی فن کامپوزیتی امکانپذیر است:
- قطر فن
- سرعت دوران
- توان موتور
- جهت چرخش
- تعداد پره
- دبی هوای مورد نیاز
- فشار استاتیکی
در اغلب موارد، علاوه بر تعویض پرهها، هاب و کلمپ نیز متناسب با فن جدید طراحی و تعویض میشوند. نتیجه این تغییر معمولاً افزایش راندمان، کاهش مصرف انرژی، کاهش لرزش و کاهش هزینههای تعمیرات خواهد بود.
مهندسی معکوس فنها و بلیدهای خارجی
با توجه به محدودیت واردات بسیاری از برندهای معتبر، مهندسی معکوس به یکی از روشهای رایج تأمین فنهای صنعتی تبدیل شده است.

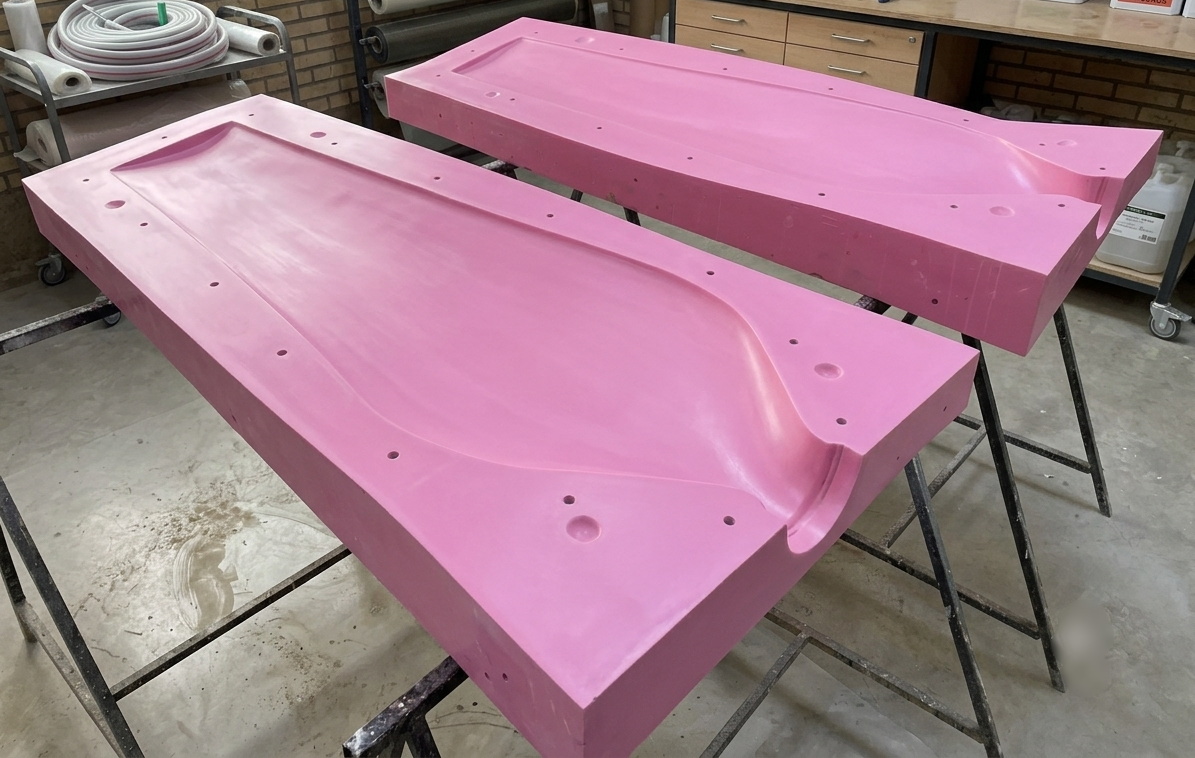

در این فرآیند ابتدا یکی از پرههای سالم اسکن یا اندازهبرداری میشود. سپس مدل سهبعدی آن تهیه شده و قالب تولید ساخته میشود. پس از ساخت قالب، پرههای جدید با استفاده از مواد اولیه مناسب تولید و بالانس میشوند.
این روش برای برندهایی مانند Howden، Cofimco، SPX، Hudson، Moore، Ilmed و سایر تولیدکنندگان معتبر نیز قابل انجام است، مشروط بر آنکه نمونه سالم برای اندازهبرداری در اختیار باشد.
راهنمای انتخاب فن فایبرگلاس کامپوزیت
برای انتخاب صحیح یک فن صنعتی، تنها قطر یا تعداد پره ملاک نیست. مجموعهای از پارامترهای فنی باید همزمان بررسی شوند.
مهمترین اطلاعات مورد نیاز عبارتاند از:
- نوع کاربرد
- دبی هوای مورد نیاز
- فشار استاتیکی
- قطر مجاز فن
- دور موتور
- توان موتور
- دمای کارکرد
- شرایط محیطی
- وجود مواد خورنده
- وجود ذرات ساینده
- محدودیت سطح صدا
- فضای نصب
- نوع سیستم انتقال قدرت
هرچه این اطلاعات دقیقتر باشند، انتخاب فن نیز بهینهتر خواهد بود.
جمعبندی
فن فایبرگلاس یا FRP Fan یکی از پیشرفتهترین انواع فنهای محوری صنعتی است که به دلیل وزن کم، مقاومت بالا در برابر خوردگی، راندمان مناسب و قابلیت تولید در ابعاد بزرگ، جایگاه ویژهای در صنایع مختلف پیدا کرده است.
استفاده از پروفیل ایرفویل، طراحی آیرودینامیکی، امکان ساخت بهصورت تیغهای یا پیچشدار، مقاومت در برابر رطوبت و مواد شیمیایی و همچنین قابلیت مهندسی معکوس، این نوع فن را به گزینهای مناسب برای بسیاری از تجهیزات صنعتی تبدیل کرده است.
البته عملکرد مطلوب این فنها تنها زمانی حاصل میشود که طراحی آیرودینامیکی، انتخاب متریال، کیفیت ساخت، بالانس، انتخاب هاب و نصب آنها مطابق اصول مهندسی انجام شود. در چنین شرایطی، فنهای فایبرگلاس میتوانند سالها با راندمان بالا، مصرف انرژی کمتر و هزینه نگهداری پایین در صنایع مختلف مورد استفاده قرار گیرند.
سوالات متداول
مهمترین مزیت فن فایبرگلاس چیست؟
کاهش وزن، افزایش راندمان، مقاومت در برابر خوردگی، کاهش لرزش، صدای کمتر و امکان ساخت در قطرهای بزرگ از مهمترین مزایای آن هستند.
فن فایبرگلاس بهتر است یا آلومینیومی؟
در بیشتر کاربردهای صنعتی، فن فایبرگلاس از نظر راندمان، مقاومت محیطی، لرزش و امکان تولید در ابعاد بزرگ عملکرد بهتری دارد؛ اما برای برخی کاربردهای کوچک، فن آلومینیومی همچنان گزینه اقتصادی مناسبی است.
تفاوت فن تیغهای و فن پیچشدار چیست؟
در فن تیغهای، پروفیل در طول پره تقریباً ثابت است؛ اما در فن پیچشدار زاویه حمله و هندسه پره در طول شعاع تغییر میکند که باعث توزیع یکنواختتر جریان هوا، افزایش راندمان و کاهش نویز میشود.
آیا امکان ساخت فن از روی نمونه موجود وجود دارد؟
بله. با استفاده از مهندسی معکوس میتوان از روی یک پره سالم، قالب تولید ساخته و فن مشابه را با مشخصات فنی نزدیک به نمونه اصلی تولید کرد.
