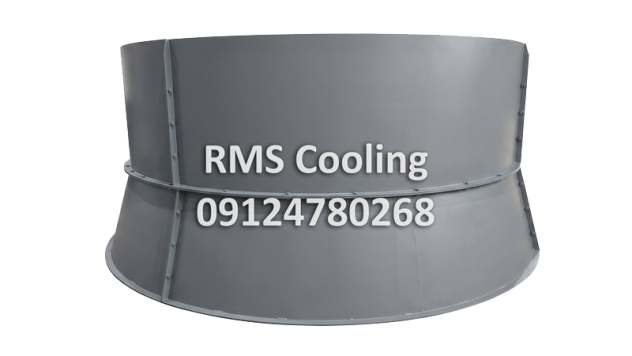

فن استک کولینگ تاور صنعتی

فن استک کولینگ(Cooling Tower Fan Stack) یکی از مهم‌ترین اجزای برج خنک‌کننده جریان مکشی(Induced Draft Cooling Tower) است که در قسمت فوقانی دستگاه نصب شده و علاوه بر محافظت از مجموعه فن، نقش مهمی در هدایت صحیح جریان هوا و افزایش راندمان برج خنک‌کننده دارد. بسیاری از افراد این قطعه را تنها یک محفظه نگهدارنده فن می‌دانند، در حالی که طراحی صحیح فن استک تأثیر مستقیمی بر ظرفیت هوادهی، کاهش مصرف انرژی، کاهش تلفات جریان و عملکرد کلی کولینگ تاور دارد.
در مجموعه RMS Cooling، انواع فن استک صنعتی برای برج‌های خنک‌کننده فایبرگلاس، فلزی و بتنی بر اساس ابعاد، ظرفیت و شرایط کاری پروژه طراحی و تولید می‌شود. این قطعات با استفاده از روش‌های مهندسی، قالب‌سازی دقیق و متریال باکیفیت ساخته شده و قابلیت استفاده در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی، فولاد، صنایع غذایی، دارویی و سایر صنایع را دارند.

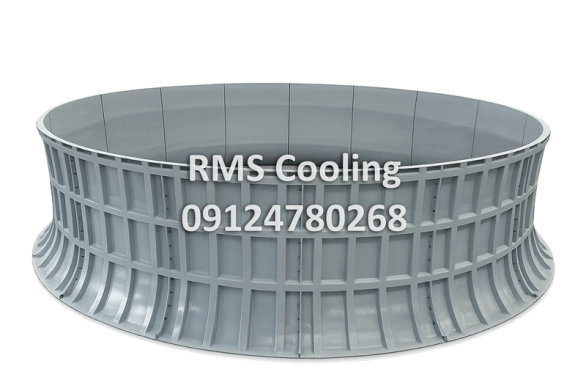

فن استک برج خنک کن چیست؟

فن استک یا Fan Stack قطعه‌ای است که در قسمت خروجی هوای برج خنک‌کننده قرار گرفته و فن محوری در داخل آن نصب می‌شود. شکل هندسی این قطعه معمولاً به صورت ونتوری طراحی می‌شود تا هوا پس از عبور از فن با کمترین افت فشار از برج خارج شود. این طراحی باعث می‌شود جریان هوا یکنواخت‌تر شده، آشفتگی کاهش پیدا کند و راندمان عملکرد فن افزایش یابد.
در برج‌های خنک‌کننده جریان مکشی، فن وظیفه مکش هوا از میان پکینگ‌ها را بر عهده دارد. اگر طراحی فن استک مناسب نباشد، بخشی از انرژی مصرفی فن صرف غلبه بر مقاومت اضافی مسیر شده و در نتیجه دبی هوای عبوری کاهش خواهد یافت. به همین دلیل طراحی این قطعه باید هم از نظر مکانیکی و هم از نظر آیرودینامیکی به دقت انجام شود.
در اکثر موارد فن استک مستقل در برج خنک کننده بتنی مورد استفاده قرار می گیرد. البته برخی از کولینگ تاور های چوبی قدیمی هم فن استک جداگانه دارند.
قطر فن استک های صنعتی که در کولینگ تاور بتنی مورد استفاده قرار می گیرد، عموما ببن 2.5 الی 12 متر می باشد.

وظایف فن استک در برج خنک‌کننده

فن استک تنها یک پوشش برای فن نیست، بلکه یکی از قطعات تأثیرگذار در عملکرد کولینگ تاور محسوب می‌شود. مهم‌ترین وظایف این قطعه عبارت‌اند از:
- هدایت یکنواخت جریان هوای خروجی
- کاهش گردابه و آشفتگی در اطراف پره‌های فن
- افزایش راندمان هوادهی
- ایجاد فشار بازیافتی (Pressure Recovery) به کمک طراحی ونتوری
- جلوگیری از بازگشت هوای گرم و اشباع به داخل برج
- محافظت از فن، هاب، موتور، گیربکس و شفت انتقال قدرت
- افزایش ایمنی اپراتورها و پرسنل تعمیرات
- افزایش استحکام سازه قسمت فوقانی کولینگ تاور
در بسیاری از پروژه‌های صنعتی، انتخاب صحیح فن استک باعث کاهش مصرف برق الکتروموتور و افزایش ظرفیت خنک‌کاری بدون نیاز به تغییر فن یا موتور می‌شود.

اهمیت طراحی صحیح فن استک

یکی از مهم‌ترین ویژگی‌های فن استک، شکل هندسی آن است. در طراحی استاندارد، مقطع داخلی به گونه‌ای طراحی می‌شود که هوا به آرامی شتاب گرفته و بدون ایجاد جریان‌های گردابی از برج خارج شود. این طراحی علاوه بر افزایش راندمان فن، میزان لرزش و صدای تولید شده را نیز کاهش می‌دهد.
در صورتی که قطر، ارتفاع یا شعاع انحنای فن استک به درستی انتخاب نشود، احتمال ایجاد جریان برگشتی، افزایش افت فشار و کاهش ظرفیت هوادهی وجود خواهد داشت. به همین دلیل در طراحی فن استک باید عواملی مانند قطر فن، سرعت دورانی، حجم هوای عبوری، شرایط محیطی و ابعاد برج خنک‌کننده در نظر گرفته شود.

انواع fan stack از نظر جنس(متریال)

فن استک فایبرگلاس (FRP)

رایج‌ترین نوع فن استک صنعتی از جنس کامپوزیت فایبرگلاس یا FRP تولید می‌شود. این متریال به دلیل مقاومت بالا در برابر خوردگی، وزن مناسب و استحکام مکانیکی، بهترین گزینه برای اکثر برج‌های خنک‌کننده صنعتی محسوب می‌شود.
فن استک فایبرگلاس در برابر رطوبت دائمی، تابش نور خورشید، مواد شیمیایی و شرایط سخت محیطی مقاومت بسیار خوبی دارد و برخلاف قطعات فلزی دچار زنگ‌زدگی نمی‌شود. همچنین وزن پایین این قطعه باعث کاهش بار وارد بر سازه برج و سهولت نصب خواهد شد.
در ساخت این نوع فن استک معمولاً از الیاف شیشه، رزین پلی‌استر، وینیل‌استر یا اپوکسی استفاده می‌شود. انتخاب نوع رزین با توجه به شرایط بهره‌برداری انجام می‌شود. برای محیط‌های دارای بخارات اسیدی یا قلیایی، استفاده از رزین‌های مقاوم شیمیایی باعث افزایش طول عمر قطعه خواهد شد.
یکی دیگر از مزایای فن استک‌های فایبرگلاس امکان تولید به صورت یکپارچه یا چند تکه است. این موضوع حمل و نصب قطعات بزرگ را آسان‌تر کرده و در پروژه‌های نوسازی برج‌های قدیمی نیز مزیت قابل توجهی ایجاد می‌کند.

فن استک فلزی(آهنی، گالوانیزه، استیل)

در برخی پروژه‌ها، به دلایل فنی یا شرایط بهره‌برداری، از فن استک فلزی استفاده می‌شود. این قطعات معمولاً از ورق آهنی، گالوانیزه یا استنلس استیل ساخته شده و با توجه به ابعاد برج و شرایط کاری طراحی می‌شوند.

فن استک آهنی( با پوشش رنگ اپوکسی یا گالوانیزه)

فن استک آهنی از ورق فولادی با تولید می‌شود و گزینه‌ای اقتصادی برای بسیاری از پروژه‌های صنعتی است. این نوع فن استک استحکام مناسبی داشته و در محیط‌هایی که میزان رطوبت و خورندگی متوسط باشد، عملکرد قابل قبولی ارائه می‌دهد.
در صورت آسیب دیدن پوشش رنگ یا گالوانیزه یا قرار گرفتن در معرض محیط‌های بسیار خورنده، احتمال زنگ‌زدگی و کاهش عمر قطعه وجود دارد. به همین دلیل استفاده از فن استک گالوانیزه با رنگ شده آهنی، بیشتر در پروژه‌هایی توصیه می‌شود که شرایط محیطی چندان خورنده نباشد یا امکان انجام سرویس و نگهداری دوره‌ای وجود داشته باشد.

فن استک استنلس استیل

برای محیط‌هایی که رطوبت، بخارات شیمیایی یا مواد خورنده وجود دارد، استفاده از فن استک استیل گزینه مناسب‌تری است. این قطعات معمولاً از استنلس استیل 304 یا 316 ساخته می‌شوند.
استیل 304 مقاومت بسیار خوبی در برابر خوردگی عمومی دارد و در بسیاری از صنایع کاربرد دارد، اما در محیط‌های حاوی کلرید، آب دریا یا مواد شیمیایی خورنده، استیل 316 به دلیل وجود عنصر مولیبدن مقاومت بیشتری در برابر خوردگی و حفره‌ای شدن از خود نشان می‌دهد.
فن استک استیل علاوه بر مقاومت بالا، عمر مفید مناسبی هم دارد، البته قیمت آن بسیار بالاتر از انواع دیگر فن استک است.

فرآیند طراحی و ساخت فن استک cooling tower

طراحی فن استک با بررسی مشخصات فنی برج خنک‌کننده آغاز می‌شود. قطر فن، سرعت دوران، ظرفیت هوادهی، شرایط اقلیمی، ارتفاع نصب و نوع سازه از جمله عواملی هستند که در طراحی این قطعه تأثیر مستقیم دارند.
پس از طراحی، قالب مورد نیاز ساخته شده و فرآیند تولید آغاز می‌شود. در فن استک‌های فایبرگلاس، استفاده از قالب دقیق، الیاف باکیفیت، رزین مناسب و اجرای صحیح لایه‌گذاری نقش مهمی در کیفیت نهایی محصول دارد. در نمونه‌های فلزی نیز برش، فرم‌دهی، جوشکاری، تقویت‌کننده‌ها و پوشش‌های محافظ مطابق استانداردهای صنعتی انجام می‌شود.
در RMS Cooling امکان ساخت فن استک بر اساس نقشه، نمونه موجود یا اندازه‌برداری از محل پروژه وجود دارد. همچنین در صورت نیاز، تغییرات لازم برای افزایش راندمان یا بهبود استحکام قطعه نیز در مرحله طراحی اعمال می‌شود.

تعویض فن استک برج خنک‌کننده

فن استک نیز مانند سایر قطعات برج خنک‌کننده در اثر گذشت زمان، ارتعاشات، تابش خورشید، شرایط جوی و تنش‌های مکانیکی دچار فرسودگی می‌شود. ایجاد ترک، شکستگی، تغییر شکل یا خوردگی از مهم‌ترین علائم پایان عمر این قطعه هستند.
تعویض به‌موقع فن استک علاوه بر جلوگیری از آسیب به فن و تجهیزات دوار، موجب بهبود جریان هوا و افزایش راندمان برج خواهد شد. در بسیاری از پروژه‌های بازسازی، ساخت فن استک جدید بر اساس نمونه فرسوده انجام می‌شود تا بدون ایجاد تغییر در سازه اصلی، عملکرد دستگاه بهبود پیدا کند.

خدمات RMS Cooling در بخش طراحی و ساخت فن استک

RMS Cooling با تکیه بر تجربه در طراحی و ساخت تجهیزات برج خنک‌کننده، خدمات متنوعی در زمینه تولید انواع فن استک صنعتی ارائه می‌دهد. این خدمات شامل طراحی مهندسی، ساخت قالب، تولید فن استک فایبرگلاس، ساخت فن استک گالوانیزه و استیل، تولید قطعات سفارشی، بازسازی فن استک‌های آسیب‌دیده و تأمین قطعات جایگزین برای انواع کولینگ تاورهای داخلی و خارجی است.
تمامی محصولات با استفاده از مواد اولیه باکیفیت، کنترل ابعادی دقیق و رعایت استانداردهای ساخت تولید می‌شوند تا علاوه بر افزایش راندمان سیستم، عمر مفید تجهیزات نیز افزایش یابد.

جمع‌بندی

فن استک یکی از قطعات کلیدی برج خنک‌کننده است که نقش آن فراتر از نگهداری فن بوده و مستقیماً بر عملکرد آیرودینامیکی، راندمان هوادهی، مصرف انرژی و ایمنی تجهیزات تأثیر می‌گذارد. انتخاب صحیح جنس، طراحی اصولی و ساخت دقیق این قطعه می‌تواند هزینه‌های نگهداری را کاهش داده و عملکرد کولینگ تاور را در بلندمدت بهبود دهد.
اگر برای پروژه خود به طراحی یا ساخت فن استک فایبرگلاس، گالوانیزه یا استیل نیاز دارید، کارشناسان RMS Cooling آماده ارائه مشاوره تخصصی و تولید قطعات متناسب با مشخصات فنی برج خنک‌کننده شما هستند.
