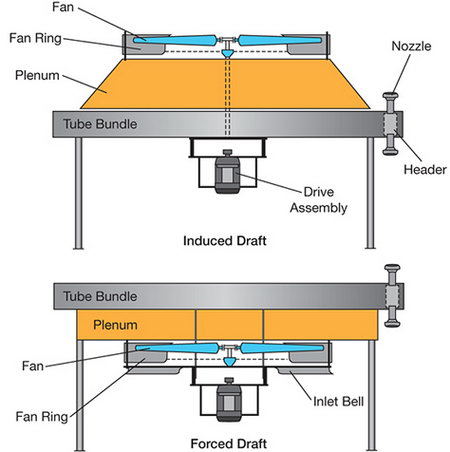

کندانسور هوا خنک(ایر-کولر) یکی از پر کاربردترین انواع مبدل حرارتی است. در کولر هوایی، از انواع مختلف پروانه استفاده می شود. پره ها بنابر شرایط طراحی و ساخت می تواند بصورت induced یا forced نصب گردد. رایجترین نوع بلید که در air cooled heat exchanger مورد استفاده قرار می گیرد، پره ایرفویل تیغه ای نام دارد. این نوع بلید ها دارای پروفیلی به شکل airfoil(مشابه بال هواپیما) هستند.
قطر فن ایرکولر ها معمولا از حدود 1 متر(3 فوت) شروع شده و در مواردی به حدود 10 متر( 33 فوت) هم می رسد.
انواع پره کندانسور هوایی(از نظر متریال)
3 نوع جنس(متریال) اصلی در تولید فن کولر را می توانیم نام ببریم. البته اگر قطر بیشتر از 1 متر مد نظرتان باشد، متریال اصلی پروانه ها، آلمینیوم و کامپوزیت خواهد بود. در این بخش در مورد جنس فن کندانسور هوایی توضیحاتی را خدمت شما عزیزان ارائه می کنیم.
فن فلزی ایرکولر(کولر هوایی)
فن های گالوانیزه و استیل ضربی در مبدلهای هوا خنک کوچک یا قدیمی کاربرد بیشتری دارند. مقطع پره های فلزی بصورت یکنواخت است و معمولا از ورق استیل یا آهنی به روش پرس تولید می شوند. بعضی از مدلهای فن فلزی دارای سیستمی هستند که به صورت مکانیکی زاویه حمله پره را تغییر میدهد. البته این سیستم مربوط به زمانی بود که استفاده از اینورتر(درایو) در صنعت رواج نداشت. از برندهای معتبر تولید کننده فن و پروانه فلزی ایرکولر می توانیم به EBM و ZIEHL-ABEGG و Eurovent اشاره کنیم. بلیدهای فلزی ضربی برای قطرهای کمتر از 1 متر مناسبند.
فن و پروانه آلومینیوم کندانسور هوا خنک(AC)
بخاطر محدودیتهای پره آهنی و استیل، بعد از مدتی فن آلومینیوم به بازار آمد. ویژگی این نوع فن، وزن سبک آن و مقاومت نسبی در برابر زنگ زدن می باشد. روش تولید بلید آلمینیوم به صورت پولترود است. به همین دلیل پروفیل ایرفویل این نوع فن نیز در طول بلید فرم یکسانی دارند. برای مقاومت بیشتر، در بعضی از موارد فن آلمینیوم با پوشش آنودایز ساخته می شود. بزرگترین مشکل بلید آلومینیوم، این است که از قطر 2 متر به بالا در ایران با روش پولترود تولید نمی شود و نمونه های خارجی نیز گران هستند. معروفترین برند های تولید فن آلومنیوم ایرکولر Cofimco، Moore ، Ilmed هستند. البته ما می توانیم فن آلومینیوم تا قطر 10 متر را با متریال کامپوزیت جایگزین و از روی نمونه اصلی آنها مهندسی معکوس کنیم. برای تولید و جایگزینی فن آلومینیوم برند های ایلمد، مور، کفیمکو معمولا یک نمونه از تیغه اصلی برای ساخت قالب، استفاده می شود.
پره و فن کامپوزیت در کولر هوایی
در گذشته تولید ایرکولر با فن فلزی یا آلومینیومی بسیار رایج بود. اما در سالهای اخیر و پیشرفتهایی که در کامپوزیت ها بوجود آمده است، فن فایبرگلاس هم به گزینه های قابل استفاده برای مبدلهای هوا خنک اضافه شد. پره فایبرگلاس کولر هوایی نسبت به نمونه های فلزی وزن بسیار کمتری دارد. فن کامپوزیت در مقابل رطوبت و زنگ زدن مقاوم است و با استفاده از رزین های خاص می توانند تا بیش از 100 درجه سانتیگراد را به صورت مداوم تحمل کنند. همچنین قیمت فن تیغه ای فایبرگلاس(کامپوزیت) برای مبدل حرارتی هوا خنک، از نمونه آلومینیومی ارزانتر است. ما می توانیم فن و پره فایبرگلاس ایرفویل را از قطر 2 متر تا 8 متر و به صورت 3 پره، 4 پره، 6 پره و 8 پره تولید کنیم.
کاربرد پره(بلید آلومینیوم) در صنایع مختلف
فن های تیغه ای ایرفویل از جنس Aluminium، در کارخانجات و شرکتهای مختلفی مورد استفاده قرار می گیرد. بیشترین کاربرد این پروانه ها در سیستم های AC، یا همان کولر هوایی است. دستگاه های شرکت آبان ایرکولر، فرابرد و ... دارای پره های آلومینیوم هستند. برخی کاربرد این بلید ها بدین شرح است:
- پره آلومینیوم در پتروشیمی
- فن آلومینیوم پالایشگاه
- پروانه تیغه ای آلمینیومی نیروگاه
- بلید aluminium در کارخانجات فولاد
- فن آلومینیوم
تعویض و جایگزینی پروانه و پره آلومینیوم
همانطور که گفتیم بلید AL، که در دستگاه های شرکت آبان ایرکولر یا فرابرد استفاده شده اکنون از خارج قابل تامین نیست. برندهای Moore، Cofimco و Ilmed بخاطر تحریمها معمولا به شرکتهای ایران فن نمیفروشند. اگز بنا به خرید با واسطه هم باشد بدلیل بالا رفتن قیمت دلار، هزینه تعویض فن و پروانه بسیار سنگین می شود.
بهترین گزینه در این شرایط مهندسی معکوس و ساخت فن و بلید از روی نمونه خارجی خواهد بود.
در این روش ما از روی نمونه فن و بلید خارجی قالب می سازیم و همان پروفیل را برای شما از جنس کامپوزیت تولید می کنیم. جایگزینی پروانه کامپوزیت با پزه آلمینیوم، هزینه قالب و قیمت تمام شده نسبتا مناسبی خواد داشت. ما بر اساس نوع ملخ ایرکولر که Induced یا forced است، رزین و الیاف مناسب را انتخاب می کنیم. بدین ترتیب امکان تولید پره هایی با تحمل دمای تا 120 الی 150 درجه سانتیگراد هم وجود دارد.
مزیت های تولید فن کامپوزیت از روی بلید آلومینیوم
1- هزینه نسبتا مناسب تولید قالب(بصرفه بودن حتی برای تیراژ های متوسط)
2 - تولید فن کاملا مشابه از نظر ابعاد و شکل
3- زمان ساخت نسبتا کوتاه
4- تولید داخلی و عدم وابستگی به واردات
5- امکان تغییر خواص و تحمل دمای بالا
برای کسب اطلاعات بیشتر و مشاوره در مورد تامین و تعویض ست فن جایگزین پروانه آلومینیوم با ما تماس بگیرید.
