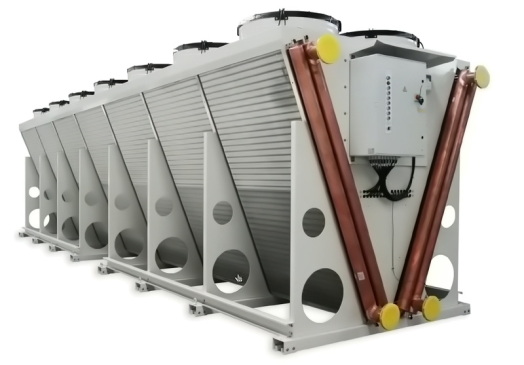

ایر کولر چیست؟ کارکرد کولر هوایی در صنایع

کولر هوایی یا ایرکولر که به نام ACC هم شناخته می شود، یکی از انواع مبدل های حرارتی صنعتی است. ایرکولر در صنایع سنگین و کارخانجات بزرگ برای خنک کردن خط تولید و تجهیزات بکار می رود.

مقدمه: اهمیت دفع حرارت در صنعت

در بسیاری از فرآیندهای صنعتی، مدیریت و دفع حرارت تولید شده و خنک کردن سیال یا آب، چالش مهمی بشمار می رود. از پالایشگاه‌های نفت و گاز گرفته تا صنایع فولاد، نیروگاه‌ها و صنایع پتروشیمی، نیاز به خنک‌سازی سیالات مختلف(آب، روغن، گازها و مواد شیمیایی) امری حیاتی است. البته کولینگ تاور های صنعتی هم برای خنک کردن آب فرآیند بکار می روند، اما در دماهای بسیار بالا استفاده از برج خنک کن توصیه نمی شود.
اینجاست که مبدل حرارتی هوا خنک(Air Cooled Heat Exchanger-ACHX) یا همان کولر هوایی اهمیت خود را نشان خواهد داد. ایرکولر با استفاده از هوای محیط، راهکاری پایدار، اقتصادی و موثر برای دفع حرارت از سیالات صنعتی ارائه می‌دهند و وابستگی به آب را به حداقل می‌رسانند.

کولر هوایی صنعتی چگونه کار می‌کند؟

برخلاف سیستم های تبخیری(کولینگ تاور) که با تبخیر آب، هوا را خنک می‌کنند، ACHX ها بر مبنای یک اصل ساده و قدرتمند انتقال حرارت عمل می‌کنند: انتقال گرما از یک سیال گرم به هوای خنک محیط.
انتقال حرارت از طریق هوا اگرچه وابستگی به آب را از بین میبرد، اما رسیدن به دماهای پایین تر از محیط را نیز غیر ممکن می کند.

محاسبه ظرفیت نامی ایرکولر

توان و ظرفیت انتقال حرارت کولر هوایی مانند سایر مبدل های محاسبه می گردد. فرمول کلی در این شرایط بر پایه دبی جرمی، اختلاف دما و ظرفیت حرارتی سیال عامل بنا شده.
اگر سیال فرآیند آب باشد، ظرفیت کولرهوایی به این صورت بدست می آید :
Q=m*(Tin-To)*4.2
در این فرمول Q ظرفیت سرمایش ایرکولر برحسب کیلووات
m دبی جرمی آب بر حسب کیلوگرم در ثانیه
Tin دمای آب ورودی و To دمای آب خروجی بر حسب درجه سانتیگراد
4.2 ظرفیت حرارتی ویژه آب
برای تبدیل کیلووات به تن تبرید، عدد Q را در 0.285 ضرب کنید.

تفاوت ظرفیت نامی و عملکردی کولرهوایی

در ایرکولر هم مانند کولینگ تاور، عدد اپروچ و رنج تعریف می شود. با این تفاوت که اختلاف دمای آب سرد خروجی از کولرهوایی و هوای بیرون را اپروچ و به اختلاف دمای آب گرم ورودی و آب سرد خروجی از کولر هوایی رنج گفته می‌شود.
بخاطر اینکه انتقال حرارت بین سیال و هوا صورت می پذیرد، عدد رنج در ایرکولر معمولا کمتر از 7 الی 5 درجه سانتیگراد نیست.
هر چقدر عدد اپروچ در کولرهوا خنک کمتر باشد، ظرفیت عملکردی دستگاه از ظرفیت نامی آن کمتر می شود.

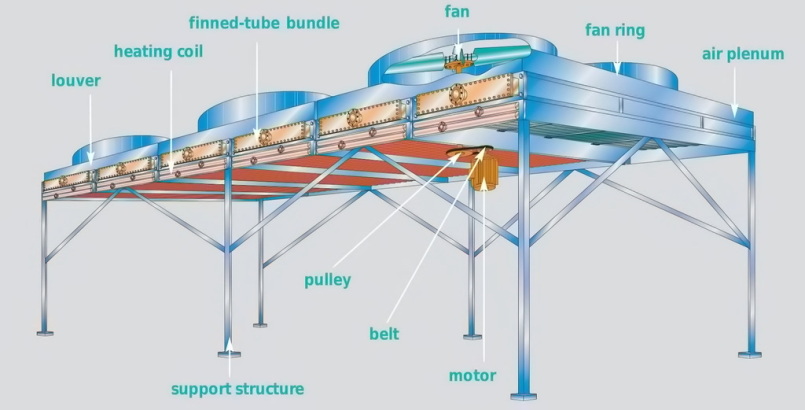

اجزای اصلی کولر-هوایی(ایرکولر)

باندل کویل(Coil Bundle)

مجموعه‌ای از لوله‌های موازی که سیال گرم مورد نظر (مانند روغن داغ یا بخار) از داخل آن‌ها عبور می‌کند. این لوله‌های درون ACC معمولاً از جنس فولاد، مس یا آلیاژهای مقاوم در برابر خوردگی هستند.

فین(Fins) و مجموعه کویل

صفحات فلزی نازک(معمولاً آلومینیومی) که به صورت متقاطع یا مارپیچ به سطح خارجی لوله‌ها متصل شده و کویل را می سازند‌. وظیفه اصلی پره‌ها، افزایش سطح تماس بین لوله‌های حاوی سیال گرم و هوای اطراف است. این افزایش سطح، راندمان انتقال حرارت را به شکل چشمگیری بالا می‌برد.
فین ها را می توان با توجه به شرایط محیطی از نوع بلوفین و گلدفین هم انتخاب کنیم. این دو نوع فین در مقابل رطوبت و خوردگی مقاومت بیشتری دارند.

فن‌ ایرکولر

فن‌های ایرکولر صنعتی  که معمولاً محوری هستند در بالای یا پایین باندل کویل قرار می‌گیرند. این فن‌ها هوای محیط را با سرعت زیاد از روی فین ها و لوله‌ها(کویل) عبور می‌دهند. فن و پروانه کولر هوایی در دو حالت قرار می گیرد.
- مکنده (Induced Draft): این نوع فن و پروانه در بالای کویل(مجموعه فین و لوله) قرار دارد. پروانه مکشی هوا را از پایین کشیده و از بالا خارج می‌کنند. سیستم مکشی توزیع هوا را روی سطح کویل یکنواخت‌تر کرده و صدای کمتری دارد.

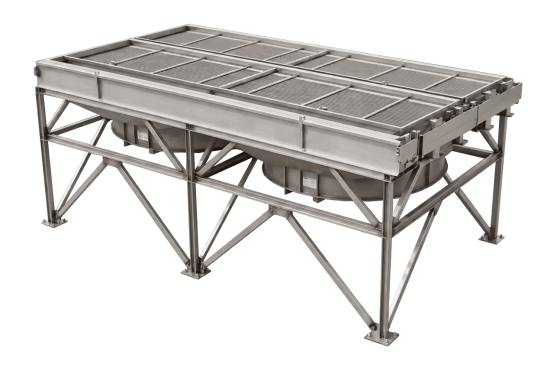

- دمنده (Forced Draft): فن‌ها در پایین کویل قرار دارند و هوا را به سمت بالا و از روی کویل‌ها می‌دمند. فن و پروانه با حالت forced draft دسترسی و نگهداری آسان‌تری دارد. بدلیل قرار گرفتن پروانه در پایین کویل، فن دمنده در معرض گرمای هوا قرار نمی گیرد و عمر بیشتری دارد.

سازه فلزی (Structure) و شاسی کولر هوایی

چارچوب مقاوم و نگهدارنده کل سیستم که معمولاً از فولاد گالوانیزه یا استنلس استیل ساخته می‌شود. کویل، فن، کلکتورها و بقیه اجزای کولر هوایی متصل به شاسی یا همان استراکچر هستند.

تفاوت کولرهوایی، کولینگ تاور و چیلر

همانطور که گفتیم کاهش دمای آب و سیال در فرآیندهای صنعتی، بسیار اهمیت دارد. برای خنک کردن آب یا سیالهای هیدروکربنی از روش های مختلفی استفاده می شود. معمولا سه گزینه ایرکولر، برج خنک کن و چیلر انتخابهای اصلی هستند.
در این بخش می خواهیم توضیح دهیم که هر کدام از این دستگاه ها برای چه شرایطی مناسبند.

​​​​​​​تاثیر دمای آب یا سیال ورودی بر انتخاب نوع دستگاه

​​​​​​​مهمترین عاملی که بر روی انتخاب مهندسان و مدیران تاثیر می گذارد، دمای سیال است. اگر با آب یا سیالی با دمای بالای 80 الی 85 درجه سانتیگراد سر و کار دارید، انتخاب اصلی ایر کولر است. کولر هوایی برای شرایطی که دما بالا باشد، گزینه مناسبی است. در حالیکه اگر دمای آب ورودی بین 80 الی 35 درجه سانتیگراد باشد، کولینگ تاور صنعتی نیز به گزینه ها اضافه می شود.
اگر دمای آب ورودی زیر 20 درجه سانتیگراد باشد، به احتمال بسیار زیاد(بجز در برخی مناطق سردسیر)، مجبور به استفاده از چیلر هستیم.

​​​​​​​دمای آب یا سیال خروجی

در این حالت نیز ایرکولر برای دماهای بالا استفاده می گردد. دمای خروجی آب از کولر هوایی نهایتا 5 درجه بالاتر از دمای محیط می باشد. مثلا اگر دمای هوا در تابستان به 45 درجه سانتیگراد برسد، در بهترین حالت سیال یا آب خروجی از ایر کولر، دمای 50 درجه سانتیگراد دارد.
از دمای سیال خروجی به مقدار 5 درجه بیشتر از دمای محیط تا 2 الی سه درجه بیشتر از وت بالب(Wet Bulb Temperature)، محدوده کاری کولینگ تاور است.
اگر هم نیاز به دمایی پایین تر از وت بالب دارید، به ناچار باید از چیلر استفاده کنید.

دبی آب یا سیال خنک شونده

عموما کولینگ تاور برای جریانهای با دبی بالا و متوسط بکار میرود. کولر هوایی در دبی های متوسط و چیلر را بیشتر در مقدار جریانهای کم مورد استفاده قرار می دهند.

جدول مقایسه و انتخاب بین کولر هوایی، برج خنک کننده و چیلر صنعتی

فرآیند خنک کاری در ایرکولر(کولر هوایی)

ابتدا سیال داغ وارد لوله‌های باندل کویل می شوند. همزمان، فن‌ها هوای محیط را از اطراف پره‌ها عبور می‌دهند. گرمای سیال از طریق دیواره لوله‌ها و پره‌ها به هوای خنک منتقل شده و دمای سیال کاهش می‌یابد. هوای گرم‌شده از بالای ایرکولر خارج می‌شود و سیال خنک‌شده از لوله خروجی به فرآیند باز می‌گردد.

مزایای کلیدی استفاده از کولر هوا خنک

استفاده از ACHX در صنایع، مزایای متعددی را به همراه دارد که آن را به گزینه‌ای جذاب تبدیل می‌کند:
- صرفه‌جویی در مصرف آب: مهمترین مزیت کولر-هوایی(ایرکولر)، حذف یا کاهش چشمگیر نیاز به آب برای خنک‌سازی است. این امر در مناطق با منابع آبی محدود یا صنایع با مصرف آب بالا، یک مزیت اقتصادی و زیست‌محیطی فوق‌العاده به حساب می آید.
- سازگاری با محیط زیست: عدم انتشار بخار آب و مواد شیمیایی تصفیه آب به محیط، این سیستم‌ها را دوستدار محیط زیست می‌کند.
- کاهش خوردگی و رسوب: به دلیل عدم وجود آب در گردش، مشکلات مربوط به خوردگی، رسوب‌گذاری و رشد میکروبی که در سیستم‌های آبی رایج است، از بین می‌رود.
- انعطاف‌پذیری در نصب: این واحدها را می‌توان در مناطق دورافتاده یا مکان‌هایی که دسترسی به آب محدود است، نصب کرد.
- قابلیت کنترل دقیق دما: با کنترل سرعت فن‌ها، می‌توان دمای سیال خروجی را با دقت بیشتری تنظیم کرد.

محدودیت‌ها و ملاحظات استفاده از کولر هوایی

با وجود مزایای فراوان، ACHX ها دارای محدودیت‌هایی نیز هستند:
- وابستگی به دمای محیط: راندمان خنک‌کنندگی به طور مستقیم به دمای هوای محیط بستگی دارد. به همین دلیل در روزهای بسیار گرم تابستان، ممکن است به حد خنک‌کنندگی مورد نیاز دست پیدا نکنند. لازم به توضیح است که برای استفاده از کولرهوایی، طراحی پروسس یا فرآیند باید بر مبنای کارکرد ایرکولر انجام شود.
- مصرف برق فن‌ها: اگرچه استفاده از ایرکولر مصرف آب را به صفر می رساند، اما فن‌های بزرگ آن‌ها به مصرف برق قابل توجهی نیاز دارند.
- اندازه بزرگ: برای دستیابی به ظرفیت خنک‌کنندگی بالا، ممکن است نیاز به فضایی وسیع برای نصب داشته باشند.
- میزان صدا: فن‌های بزرگ می‌توانند در زمان کار، صدای قابل توجهی تولید کنند که نیاز به برنامه‌ریزی برای کاهش نویز دارد.

کاربردهای مبدل حرارتی هوا خنک(ایر-کولر) در صنعت

کولرهوایی در طیف وسیعی از صنایع و فرآیندها کاربرد دارد، از جمله:
صنایع نفت و گاز و پتروشیمی: خنک کردن بخار، گازها و مایعات فرآیندی در پالایشگاه‌ها، واحدهای شیرین‌سازی گاز و پتروشیمی.
نیروگاه‌ها: به عنوان کندانسورهای هوا خنک (ACC) برای تبدیل بخار توربین به آب، به ویژه در نیروگاه‌های واقع در مناطق خشک.
صنایع شیمیایی: خنک کردن مواد شیمیایی، راکتورها و فرآورده‌های جانبی.
کمپرسورخانه‌ها: خنک کردن هوای فشرده یا روغن کمپرسورها.
موتورخانه‌ها: خنک کردن روغن موتورها و ژنراتورها.
صنایع متالورژی و فولاد: دفع حرارت از کوره‌ها و فرآیندهای مرتبط.

نکات مهم در انتخاب و طراحی ایرکولر(ACHX)

انتخاب صحیح و طراحی بهینه یک مبدل حرارتی هوا خنک برای اطمینان از عملکرد مناسب و بهره‌وری اقتصادی ضروری است:

دماهای ورودی و خروجی سیال: دمای مورد نیاز برای سیال خنک‌شده.
دبی سیال: حجم سیالی که باید خنک شود.
ترکیب شیمیایی سیال: برای انتخاب متریال مناسب لوله‌ها و پره‌ها.
دمای طراحی محیط: حداکثر دمای هوای محیط در گرم‌ترین روزها.
محدودیت‌های فضایی و صوتی.
هزینه‌های سرمایه‌گذاری اولیه در مقابل هزینه‌های عملیاتی در بلندمدت.
انتخاب نوع فن (مکنده یا دمنده) و کنترل دور فن.
اهمیت کیفیت مواد و استانداردها (مانند API 661): در صنایع سنگین نظیر نفت، گاز و پتروشیمی، طراحی و ساخت ایرکولرها باید کاملاً منطبق بر استاندارد بین‌المللی API 661 باشد؛ این استاندارد ضوابط سخت‌گیرانه‌ای را برای حداقل ضخامت لوله‌ها، ساختار باندل، لرزش فن‌ها و ایمنی کل سیستم تعیین می‌کند تا دستگاه در شرایط سخت عملیاتی دچار خرابی ناگهانی نشود.

نرم افزارهای طراحی کولر هوایی

برای طراحی عملکرد یک ایرکولر می توانید از نرم افزارهای مختلفی استفاده کنید. روش کار نرم افزارهای طراحی Air cooler به این صورت است که شرایط فرآیند، مشخصات ترمودینامیکی سیال و وضعیت اقلیمی(در بدترین زمان سال) را وارد می کنید. سپس با توجه به فضای در نظر گرفته شده و تجربه کاری، ابعاد کلی برای باندل و بی در نظر می گیرید. در ادامه، می توانید ابعاد کویل، تعداد ردیف و پاس و موارد مربوط به آن را مشخص کنید. نهایتا سیستم به شما خروجی شامل اطلاعات مربوط به عملکرد یک کولر هوایی در شرایط مورد نظر را ارائه می کند. مواردی از قبیل مقدار افت فشار، دمای هوای خروجی، سرعت جریان عموما جزو خروجی ها هستند. همچنین برای طراحی بدنه، سیمولیشن استاتیک و دینامیک و محاسبات مهندسی بدنه می توان از نرم افزارهای خانواده کد استفاده کرد.
رایج ترین نرم افزارهای طراحی ترمودینامیکی و سازه ایر-کولر عبارتند از :

- HTRI برای طراحی حرارتی و ترمودینامیکی کولر هوایی
- US Coil و  NAS(Nortek) برای سایزینگ و طراحی کویل ایرکولر
- SolidWorks برای طراحی مکانیکی، بدنه و استراکچر
- Aspen HYSYS برای استخراج شرایط فرآیندی
- Howden Fan Selection برای انتخاب فن

در عین حال برای طراحی و انتخاب فن ایرکولر هم نرم افزارهای شرکتهایی دیگری مانندCofimco, Moore, Ilmed, wentech مورد استفاده قرار می گیرد.

مثال عملی کارکرد ایرکولر در اقلیم و شرایط مختلف

ما برای یک پروژه در صنعت فولاد یک ایرکولر طراحی کردیم که با شرایط ترمودینامیکی زیر کار می کرد.
دبی آب : 50 متر مکعب در ساعت
دمای آب ورودی : 75 درجه سانتیگراد
دماب آب خروجی مورد نیاز : 60 درجه سانتیگراد
دمای محیط 50 درجه سانتیگراد(اوج گرمای تابستان)
با توجه به شرایط این پروژه ما توانستیم در مرداد ماه دمای آب را به 60 درجه برسانیم و کارفرما به راحتی توانست خط تولیدش را خنک کند.
ظرفیت نامی این ایرکولر 870 کیلووات بدست آمد که با ظرفیت واقعی دستگاه تا حد خوبی مطابقت داشت.
اما نکته مهم این است که برای پروژه مشابهی که در شهر اهواز قرار داشت، مجبور شدیم از کولر هوایی با ظرفیت نامی در حدود 1200 کیلووات استفاده کنیم. دلیل این مساله دمای هوای اهواز بود که در سایه به حدود 55 درجه سانتیگراد می رسید.

قیمت ایرکولر(کولر هوایی) صنعتی

دستگاههای صنعتی مثل ایرکولر سفارشی هستند و برای هر پروژه بصورت جداگانه طراحی و ساخته می شوند. به همین دلیل اعلام قیمت ثابت برای آنها امکانپذیر نیست. اما در حال حاضر(تابستان 1405) قیمت ایرکولر از سایز بسیار کوچک تا سایز متوسط بین 5 میلیارد ریال تا 100 میلیارد ریال به ازای هر دستگاه است.

نتیجه‌گیری

کولرهوایی یا همان ایرکولر راه‌حلی مناسب و پایدار برای نیازهای خنک‌سازی در صنایع سنگین است. با کاهش وابستگی به آب و ارائه عملکردی کارآمد و مقرون‌به‌صرفه، این سیستم‌ها نقش حیاتی در بهینه‌سازی فرآیندهای صنعتی و دفع حرارت دارند. طراحی و محاسبات ایرکولر و کیفیت ساخت آن، تاثیر بسزایی در عمر مفید دستگاه می گذارد. برای انتخاب و سایزینگ صحیح ایرکولر باید علاوه بر ظرفیت خنک کاری، به اعداد رنج و اپروچ هم توجه کرد و محاسبات و طراحی را دقیق انجام داد.
