پکینگ گرید اسپلش

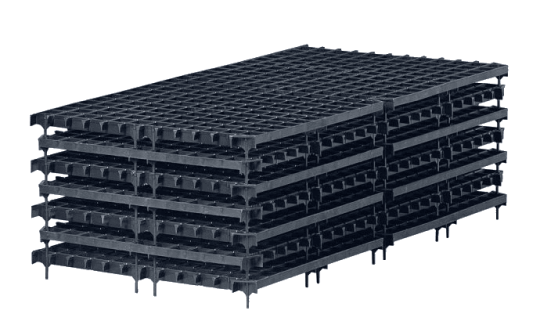

پکینگ گرید اسپلش PP کولینگ تاور برای برج های خنک کن صنعتی بتنی یا فایبرگلاس استفاده می شود. فیلینگ grid splash برای آبهای آلوده و نسبتا سخت مناسب است. به عنوان مثال اگر درون آب پروسس ذرات معلق وجود دارد، مدیا اسپلش گرید بویژه مدل FC-70-34 از جنس پلی پروپیلن دارای منافذی است که دچار گرفتگی نمی شود.
ما با کیفیت ترین فیلینگ(پکینگ) گرید اسپلش را از روی نمونه شرکت 2H و Brentwood برای صنایع تولید می کنیم.
فیلینگ ها از نظر هندسی به دو مدل فیلم و اسپلش تقسیم می شوند.
پکینگ های فیلم سطح تبخیر بیشتری دارند ولی در مقابل گرفتگی و رسوب حساس تر هستند. در شرایط فعلی که بحران آب در تمام نقاط ایران وجود دارد، بسیاری از کارخانه ها و شرکتهای تولیدی بخشی یا کل آب خود را از منابع زیر زمینی تامین می کنند. به همین خاطر سختی آب مورد استفاده در برج خنک کننده، معمولا زیاد است.
برای آبهایی که خیلی آلوده هستند ما پکینگ گرید اسپلش مدل FC70 34 را پیشنهاد می کنیم. از کاربردهای پکینگ گرید اسپلش می توان به کولینگ تاور بتنی و فایبرگلاس سایز بزرگ در پتروشیمی، پالایشگاه، صنایع فولاد و فرج، کشت و صنعت، کارخانه های کاغذ سازی و تولید رب گوجه فرنگی اشاره کرد.
مشخصات پکینگ گرید اسپلش
همانطور که گفتیم GRID SPLASH FILL برای آب کولینگی استفاده می شود که در پروسس آلوده شده باشد. بعنوان نمونه در بعضی از فرآیند های فولاد سازی، لایه های فلزی و غبار شدید وارد آب می شود. یا در کارخانه های تولید رب کوجه فرنگی لرد در آب شناور است که می تواند به گرفتگی سریع پکینگ های معمولی بیانجامد. کارخانه های کاغذ سازی هم آب آلوده ای داشته و شرایط مشابهی را تجربه می کنند. علاوه بر این مواد برج خنک کننده بتنی که در گالایشگاه و پتروشیمی هستند نیز استفاده از مدیا گرید اسپلش بخصوص مدل FC.70.34 رایج است.
مهمترین نکته در زمان خرید فیلینگ گرید اسپلش در نظر داشتن کیفیت تولید، نو و درجه 1 بودن PP مورد استفاده و داشتن قالب دقیق و با کیفیت است. اگر می خواهید پکینگ های موجود را با نمونه گرید عوض کنید، علاوه بر این موارد پیشنهاد می کنیم از شرکتهایی کمک بگیرید که علاوه بر تولید پکینگ Grid Splash با کیفیت، بتوانند محاسبات ترمودینامیکی را با نرم افزارهای معتبر انجام دهند. بعنوان مثال ما از نرم افزار تخصصی محاسبات پکینگ برج خنک کننده شرکت 2H آلمان استفاده می کنیم که شرکتهای محدودی به آن دسترسی دارد.
دلیل نیاز به محاسبات مجدد در زمان تعویض پکینگ کولینگ تاور، این است که سطح تبخیر مفید مدلهای فیلینگ با هم تفاوت دارد. برای محاسبه مقدار پکینگ علاوه بر سطح تبخیر باید نسبت های L/G را هم در نظر بگیریم. همانطور که گفتیم بهترین راه طراحی و محاسبه با نرم افزار تخصصی پکینگ است.
در جدول زیر مشخصات فیزیکی و عملکردی اسپلش گرید مدل FC-70-34 را ملاحظه می کنید.
| کاربری | نوع پکینگ | متریال | سطح تبخیر هندسی | سطح تبخیر مفید |
|---|---|---|---|---|
| آب بسیار آلوده (دارای ذرات و آلودگی) | Net Splash FC70.34 | PP | 50 | 90 |
عملکرد پکینگ گرید اسپلش
مدلهای مختلف فیلینگ اسپلش از نظر عملکرد مشابه هستند. برخلاف پکینگ فیلم که در آن تبخیر بین لایه آب و هوا اتفاق می افتد، در پکینگ های خانواده اسپلش، تبخیر در قطرات آب که به سمت پایین می افتد، صورت میگیرد.

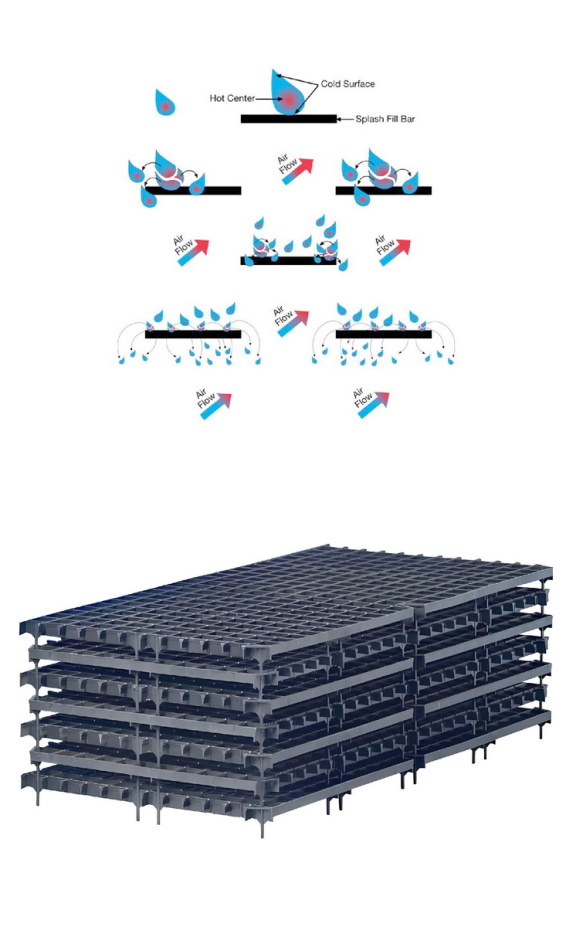

شکل هندسی پکینگ گرید اسپلش بصورتی است که وقتی آب از نازل کولینگ تاور بر روی آنها پاشیده می شود، به قطرات ریزی تقسیم خواهد شد.
این قطرات پس از پایین آمدن و برخورد با شبکه بعدی پکینگ اسپلش گرید در کولینگ تاور، مجدد به قطرات ریزتری تقسیم می شود. به این صورت تمام سطح داخلی برج خنک کننده که در آن پکینگ نصب شده، تحت پوشش چتر آب قرار خواهد گرفت.
آیا پکینگ گرید اسپلش ضد رسوب و گرفتگی است؟
فیلینگ Grid Splash، منافذ بزرگتری نسبت به پکینگ نت اسپلش دارد. این منفذها کمک می کند تا آلودگی ها و ذرات بزرگی که در آب معلق هستند براحتی عبور کنند. البته ابعاد بزرگتر منافذ مدیا گرید، باعث می شود که سطح تبخیر هندسی و مفید کمتری نسبت به نت اسپلش داشته باشد.
طبیعتا در مواردی که وضعیت آب بسیار بحرانی باشد، ناچار به استفاده از گرید اسپلش PP هستیم و باید با افزایش ارتفاع بلوک های پگینگ و محاسبات ترمودینامیکی، کمتر بودن سطح تبخیر را جبران کنیم.
دلیل بکار بردن PP در Grid Splash fills
حالت مشبک این پکینگ ها و انعطاف آنها بکار بردن PP(پلی پروپیلن) را الزامی می کند. چون جنس PVC شکننده است و بعد از مدت کوتاهی انعطاف خود را از دست می دهد.
از سوی دیگر پ-پ(پلی پروپیلن) در مقابل شرایط اسیدی و قلیایی مقاومت بیشتری دارد.
اگر در زمان تولید پکینگ گرید اسپلش مدل FC70.34 از PP درجه 1 استفاده شود و کیفیت قالب ممتاز باشد، عمر مفید اسپلش گرید بیش از 10 خواهد بود.
به همین دلیل هنگام پکینگ گرید برج خنک کن، باید به این توجه کنید که از متریال بازیافتی در تولید آن استفاده نشده باشد.
نحوه نصب فیلینگ Grid Splash در کولینگ تاور
پکینگ گرید اسپلش اگر بصورت اصولی طراحی و ساخته باشد براحتی روی ساپورت های برج خنک کننده نصب می شود. در هر بلوک پکینگ گرید زائده هایی وجود دارد که کمک می کند تا بلوک های پکینگ روی هم سوار شوند. به همین خاطر گرید اسپلش مدل 70.34 یکی از آسانترین نصب ها را در بین بقیه پکینگ ها دارد. بصورت کلی انتخاب پکینگ گرید، از اسپلش بار و انواع پکینگ آویزی بسیار منطقی تر و مقرون بصرفه تر است.
قیمت پکینگ اسپلش گرید
با توجه به کیفیت ساخت، دقت قالب و مواد اولیه، قیمت پکینگ(فیلینگ) گریداسپلش متفاوت است. تمام پکینگ های اسپلش ما از متریال PP درجه یک و قالبهای باکیفیت تولید می شود.
در بازار نمونه های ارزانتری از پکینگ grid splash هم وجود دارد که عموما از جنس PP بازیافتی و با قالبهای بی کیفیت تولید می شود. مشخصا این نوع پکینگ های اسپلش عمر مفید کمتری دارد و عملکرد آنها ایده آل نیست.
در عین حال تولید کنندگان محصولات بی کیفیت، امکان انجام محاسبات مجدد ترمودینامیکی کولینگ تاور را ندارند.
ما برای پروژه هایی که نیاز به تعویض پکینگ دارند، محاسبه عمکرد و مقدار پکینگ گرید اسپلش لازم را بصورت اختصاصی و با نرم افزار شرکت 2H آلمان انجام میدهیم.
برای کسب اطلاعات بیشتر و استعلام قیمت پکینگ Grid splash FC70.34 با ما تماس بگیرید.
