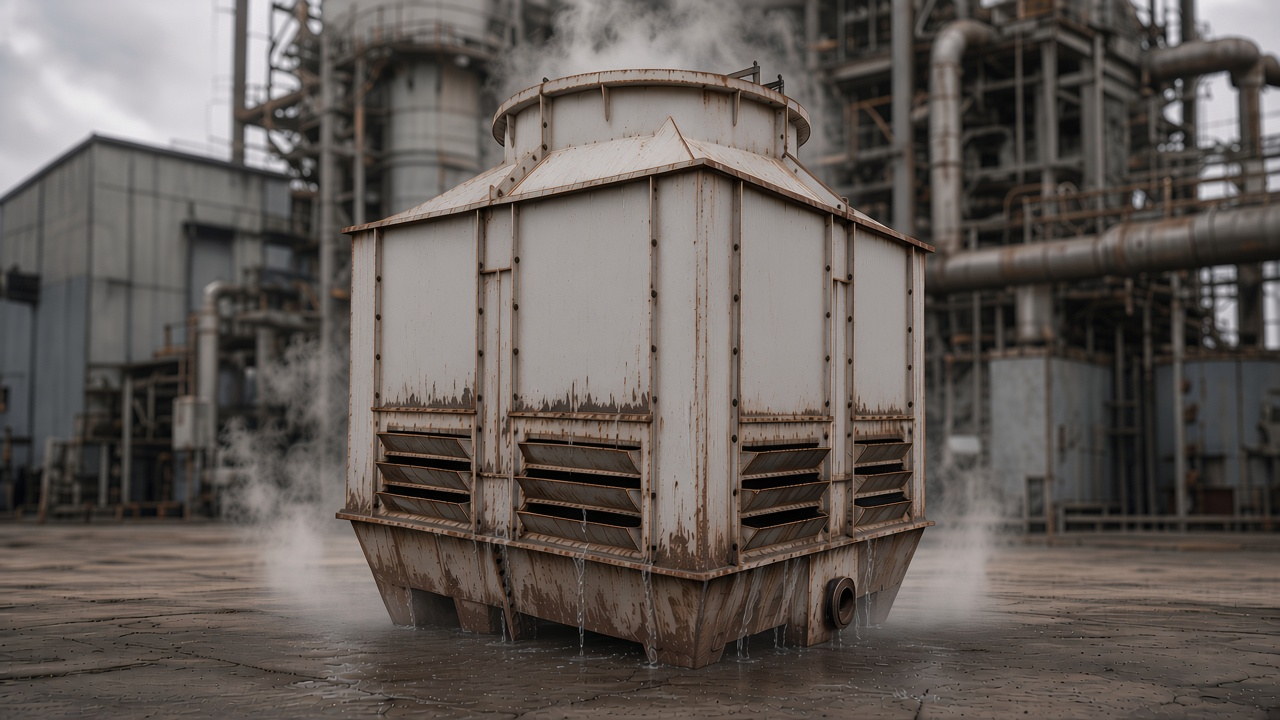

وقتی دمای آب خروجی از برج خنک کننده بیشتر از مقدار مورد انتظار است، معمولاً اولین سؤال این است که «چه چیزی در برج خراب شده است؟»
اما همیشه مشکل از خرابی یک قطعه یا نحوه بهرهبرداری نیست.
گاهی برج خنک کننده از ابتدا برای شرایط واقعی پروژه بهدرستی طراحی نشده است. در بعضی پروژهها نیز سازنده برای پایین آوردن قیمت نهایی، ابعاد برج، مقدار پکینگ، ظرفیت فن یا کیفیت بعضی از اجزا را کاهش داده است؛ در حالی که این تغییرات ممکن است روی عملکرد واقعی دستگاه اثر مستقیم داشته باشند.
به همین دلیل، بررسی عملکرد یک برج خنک کننده باید از دو زاویه انجام شود:
آیا شرایط بهرهبرداری، نگهداری و تعمیرات برج خنک کن مناسب است؟
و
آیا خود برج از ابتدا بهدرستی طراحی و ساخته شده است؟
این تفکیک اهمیت زیادی دارد؛ چون در صورتی که مشکل از طراحی یا ساخت اولیه باشد، تعویض نازل، شستوشوی پکینگ یا تعمیر فن الزاماً مشکل اصلی را برطرف نمیکند.
در ادامه، مهمترین دلایلی را بررسی میکنیم که باعث میشوند برج خنک کننده نتواند آب را به اندازه کافی خنک کند.
۱. ممکن است خود برج از ابتدا کوچکتر از نیاز واقعی ساخته شده باشد
یکی از مشکلاتی که در پروژههای صنعتی دیده میشود، انتخاب یا ساخت برج کوچکتر از ظرفیت واقعی مورد نیاز است.
این اتفاق همیشه به دلیل اشتباه کارفرما یا اپراتور نیست. گاهی سازنده برای ارائه قیمت پایینتر، دستگاهی با ابعاد کوچکتر پیشنهاد میدهد یا مشخصات عملکردی را به شکلی اعلام میکند که ظرفیت واقعی دستگاه در شرایط کاری پروژه را نشان نمیدهد.
کاهش اندازه برج میتواند در قسمتهای مختلف اتفاق بیفتد:
سطح یا حجم پکینگ کمتر از مقدار مورد نیاز باشد.
ارتفاع مؤثر پکینگ کاهش پیدا کند.
قطر یا ابعاد فن کمتر انتخاب شود.
دبی هوای واقعی فن کمتر از مقدار مورد نیاز باشد.
سیستم توزیع آب برای شرایط واقعی پروژه مناسب نباشد.
تعداد سلولها کمتر از مقدار مورد نیاز در نظر گرفته شود.
در ظاهر، چنین برجی ممکن است از نظر ابعاد و قیمت جذاب باشد، اما زمانی که در شرایط واقعی کارخانه قرار میگیرد، مشخص میشود که برای بار حرارتی مورد نظر ظرفیت کافی ندارد.
چرا این مشکل اندازه و ابعاد مهم است؟
برج خنک کننده فقط یک مخزن بزرگ به همراه فن نیست که بتوان با کاهش ابعاد آن، قیمت را کم کرد بدون اینکه عملکرد تغییر کند.
بین دبی آب، بار حرارتی، شرایط محیط، میزان هوای عبوری و سطح تماس آب و هوا ارتباط وجود دارد. وقتی یک سازنده برای کاهش قیمت، بخشی از این ظرفیت را حذف میکند، در نهایت ممکن است هزینه اولیه کمتر شود اما دستگاه در زمان بهرهبرداری به دمای مورد انتظار نرسد.
بنابراین اگر یک برج از ابتدا کوچک انتخاب یا ساخته شده باشد، نباید تمام مشکل عملکرد آن را متوجه بهرهبردار دانست.
۲. کیفیت پایین بعضی اجزا میتواند عملکرد برج را کاهش دهد
پایین آوردن قیمت فقط با کوچک کردن ابعاد انجام نمیشود.
گاهی سازنده برای رقابت قیمتی از قطعات ارزانتر یا ضعیفتر استفاده میکند؛ قطعاتی که ممکن است در ظاهر تفاوت زیادی با نمونه مناسب نداشته باشند، اما در عملکرد واقعی اثر خود را نشان دهند.
برای مثال، کیفیت و مشخصات واقعی فن، موتور، گیربکس، پکینگ، نازلها، سیستم توزیع آب و حتی ساختار بدنه میتواند روی عملکرد و عمر کاری برج تأثیر داشته باشد.
در یک برج صنعتی، صرفاً وجود یک فن یا یک پکینگ کافی نیست؛ مشخصات فنی و تناسب این اجزا با کل سیستم اهمیت دارد.
ممکن است یک سازنده قطعهای را با نام مشابه قطعه استاندارد ارائه کند، اما ظرفیت واقعی، جنس، ضخامت، سطح مؤثر یا مشخصات عملکردی آن با چیزی که برای پروژه لازم است متفاوت باشد.
۳. دمای هوای محیط و Wet Bulb ممکن است تغییر کرده باشد
البته همه مشکلات را نمیتوان به سازنده نسبت داد.
برج خنک کننده به شرایط محیط وابسته است و دمای حباب تر یا Wet Bulb یکی از عوامل مهم در عملکرد آن است.
اگر برج در یک روز معتدل عملکرد مناسبی داشته باشد اما در روز بسیار گرم و مرطوب دمای آب خروجی افزایش پیدا کند، این موضوع لزوماً نشانه خرابی دستگاه نیست.
بنابراین شرایط محیط باید هنگام بررسی عملکرد ثبت شود.
اما یک نکته مهم وجود دارد:
اگر سازنده هنگام طراحی، شرایط اقلیمی واقعی محل پروژه را در نظر نگرفته باشد، موضوع کاملاً متفاوت است. برج باید برای شرایط طراحی واقعی پروژه انتخاب شود، نه صرفاً یک شرایط آزمایشگاهی یا یک عدد عمومی و خوشبینانه.
۴. دبی آب ممکن است با شرایط طراحی مطابقت نداشته باشد
برج خنک کننده برای یک محدوده مشخص از دبی آب طراحی میشود.
کاهش دبی میتواند باعث توزیع نامناسب آب روی پکینگ شود و افزایش بیش از حد دبی نیز میتواند شرایط طراحی برج را تغییر دهد.
بنابراین باید موارد زیر بررسی شود:
دبی واقعی آب
عملکرد پمپ
وضعیت شیرها
گرفتگی مسیر
اختلاف دبی بین سلولها
وضعیت سیستم توزیع آب
با این حال، اگر دبی واقعی مطابق مشخصات پروژه باشد اما برج همچنان به دمای مورد انتظار نرسد، باید احتمال مشکل در طراحی یا ظرفیت واقعی برج نیز بررسی شود.
۵. آب بهدرستی روی پکینگ توزیع نمیشود
پکینگ زمانی میتواند عملکرد مناسبی داشته باشد که آب به شکل مناسب روی آن توزیع شود.
گرفتگی نازلها، طراحی نامناسب سیستم توزیع، فشار ناکافی یا مشکلات اجرایی میتواند باعث شود بخشهایی از پکینگ آب کافی دریافت نکنند.
در این شرایط انتقال حرارت و جرم کاهش پیدا میکند و دمای آب خروجی افزایش مییابد.
اما اگر این مشکل از روز اول وجود داشته باشد و حتی بعد از تمیزکاری و سرویس نیز برطرف نشود، باید احتمال طراحی نامناسب سیستم توزیع آب را جدی گرفت.
۶. پکینگ ممکن است کثیف، رسوبگرفته یا نامناسب باشد
پکینگ یکی از مهمترین اجزای برج خنک کننده است.
رسوب، گرفتگی و آلودگی میتواند سطح مؤثر تماس آب و هوا را کاهش دهد و مسیر عبور هوا را نیز محدود کند.
اما در اینجا نیز باید بین دو حالت تفاوت قائل شد.
اگر برج مدتی بهخوبی کار کرده و بعد از چند سال عملکرد آن کاهش یافته است، وضعیت پکینگ و کیفیت آب یکی از موارد مهم بررسی است.
ولی اگر برج از همان ابتدا عملکرد مورد انتظار را نداشته، نمیتوان صرفاً کثیف بودن پکینگ را علت دانست. در این حالت باید مشخصات و مقدار واقعی پکینگ، نوع آن و طراحی داخلی برج نیز بررسی شود.
۷. فن هوای کافی را از cooling tower عبور نمیدهد
فن قلب سیستم هوادهی برج است.
اگر دبی هوای عبوری کمتر از مقدار مورد نیاز باشد، میزان خنککاری نیز کاهش پیدا میکند.
علت میتواند مواردی مانند:
دور نامناسب فن
موتور نامناسب
گیربکس نامناسب
تنظیم نبودن زاویه پرهها
طراحی نامناسب پره
آسیبدیدگی پره
جهت چرخش اشتباه
مقاومت بیش از حد مسیر هوا
باشد.
گاهی نیز سازنده برای کاهش قیمت از فن کوچکتر استفاده کرده است، در حالی که در مشخصات فروش، ظرفیت برج عدد بالاتری نشان داده شده است.
در چنین شرایطی صرفاً با مشاهده چرخش فن نمیتوان نتیجه گرفت که هوادهی برج کافی است.
۸. ممکن است هوای خروجی دوباره وارد برج شود(Recirculation)
هوای خروجی برج گرم و مرطوب است. اگر این هوا دوباره به ورودی برج برگردد، شرایط هوای ورودی نامناسبتر میشود و توان خنککاری کاهش پیدا میکند.
این اتفاق میتواند به دلیل چیدمان نامناسب برجها، فاصله کم بین تجهیزات، وجود موانع اطراف برج یا طراحی نامناسب محل تخلیه هوا ایجاد شود.
در پروژههای چندسلولی نیز باید احتمال بازگشت هوای خروجی به سلولهای دیگر بررسی شود.
۹. نازلها گرفته یا سیستم توزیع آب دچار مشکل شده است
گرفتگی نازلها یکی از مشکلات رایج در سیستمهای خنککاری است.
رسوب و ذرات معلق میتوانند به مرور زمان مسیر عبور آب را محدود کنند و باعث توزیع نامناسب آب شوند.
در این حالت، تمیزکاری و سرویس میتواند مشکل را برطرف کند.
اما اگر سیستم توزیع از ابتدا ظرفیت یا طراحی مناسبی نداشته باشد، تمیزکاری مشکل اساسی را حل نخواهد کرد.
۱۰. بار حرارتی فرآیند افزایش پیدا کرده است
ممکن است خود برج سالم باشد اما فرآیند کارخانه نسبت به زمان طراحی تغییر کرده باشد.
برای مثال:
ظرفیت تولید افزایش پیدا کرده باشد.
تجهیزات جدیدی به مدار اضافه شده باشد.
مصرف آب خنککننده افزایش پیدا کرده باشد.
بار حرارتی تجهیزات فرآیندی بیشتر شده باشد.
در چنین شرایطی باید بررسی شود که برج فعلی همچنان برای بار حرارتی جدید مناسب است یا خیر.
۱۱. کیفیت آب و نگهداری نامناسب میتواند عملکرد را کاهش دهد
کیفیت آب نیز نقش مهمی دارد.
رسوب، خوردگی، مواد معلق و رشد مواد آلی میتوانند به مرور زمان باعث کاهش عملکرد برج شوند.
اگر برج در ابتدا عملکرد خوبی داشته ولی بهتدریج عملکرد آن کاهش یافته است، کیفیت آب و برنامه نگهداری باید بهطور جدی بررسی شود.
اما باز هم نباید یک نکته را فراموش کرد:
برجی که از روز اول به ظرفیت مورد انتظار نمیرسد، مشکل نگهداری ندارد.
ممکن است مشکل در طراحی، انتخاب یا ساخت اولیه باشد.
۱۲. اگر برج از ابتدا درست طراحی نشده باشد، تعمیرات مشکل را حل نمیکند
این بخش یکی از مهمترین مواردی است که هنگام بررسی یک برج خنک کننده باید در نظر گرفته شود.
فرض کنید یک برج از همان زمان راهاندازی نمیتواند آب را به دمای مورد نظر برساند. فن سالم است، پمپ درست کار میکند، نازلها تمیز هستند و پکینگ نیز وضعیت مناسبی دارد.
در چنین شرایطی باید یک سؤال اساسی پرسید:
آیا این برج اساساً برای این شرایط طراحی شده است؟
گاهی سازنده برای پایین آوردن قیمت، ظرفیت واقعی دستگاه را کاهش داده یا از اجزایی استفاده کرده که با بار حرارتی و شرایط محیط پروژه تناسب ندارند.
این مسئله ممکن است در زمان خرید بهراحتی مشخص نشود؛ زیرا ظاهر برج، تعداد فنها و حتی برخی مشخصات روی کاتالوگ میتواند مناسب به نظر برسد.
اما عملکرد واقعی دستگاه در زمان بهرهبرداری مشخص میکند که آیا طراحی واقعاً با نیاز پروژه مطابقت داشته است یا خیر.
چرا برخی سازندگان چنین کاری میکنند؟
در بازار تجهیزات صنعتی، قیمت پایین میتواند یک مزیت رقابتی مهم باشد. به همین دلیل ممکن است بعضی سازندگان یا فروشندگان برای ارائه قیمت پایینتر، از راههایی مانند کاهش ابعاد دستگاه، کاهش مقدار پکینگ، استفاده از قطعات ارزانتر یا سادهسازی بخشهایی از سیستم استفاده کنند.
این کار ممکن است در کوتاهمدت باعث کاهش قیمت خرید شود، اما اگر ظرفیت واقعی دستگاه نیز کاهش پیدا کند، هزینه آن در مرحله بهرهبرداری خودش را نشان میدهد.
مشکل اصلی اینجاست که خریدار معمولاً قیمت را در زمان خرید میبیند، اما ظرفیت واقعی برج را زمانی متوجه میشود که دستگاه وارد مدار شده است.
به همین دلیل، مقایسه برجهای خنک کننده صرفاً بر اساس قیمت یا ابعاد ظاهری، روش مناسبی برای انتخاب تجهیزات صنعتی نیست.
از کجا بفهمیم مشکل از بهرهبرداری است یا از طراحی و ساخت؟
برای پاسخ به این سؤال باید ابتدا زمان شروع مشکل را مشخص کنیم.
اگر برج قبلاً خوب کار میکرده و عملکرد آن بهتدریج کاهش یافته است:
موارد زیر باید در اولویت بررسی باشند:
وضعیت پکینگ
گرفتگی نازلها
کیفیت آب
عملکرد فن
پمپ و دبی آب
رسوب و آلودگی
تغییرات بار حرارتی
تغییر شرایط محیط
اگر برج از روز اول به دمای مورد انتظار نرسیده است:
در این حالت باید علاوه بر موارد بالا، مشخصات طراحی و ساخت نیز بررسی شود:
دبی طراحی آب
بار حرارتی طراحی
شرایط Wet Bulb
مقدار و نوع پکینگ
ظرفیت واقعی فن
سیستم توزیع آب
تعداد سلولها
ابعاد مؤثر برج
مشخصات قطعات اصلی
شرایط واقعی پروژه در زمان طراحی
این تفاوت بسیار مهم است.
اگر یک برج از ابتدا کوچک یا ضعیف طراحی شده باشد، نباید تمام مسئولیت عملکرد نامناسب آن را به اپراتور یا واحد نگهداری نسبت داد.
قبل از اینکه سراغ تعمیرات برویم، چه چیزهایی را اندازه بگیریم؟
برای بررسی اولیه عملکرد برج، بهتر است حداقل اطلاعات زیر ثبت شود:
دمای آب گرم ورودی
دمای آب سرد خروجی
دبی واقعی آب
دمای Wet Bulb محیط
وضعیت و دور فن
وضعیت پرههای فن
وضعیت نازلها
وضعیت پکینگ
کیفیت آب
بار حرارتی فرآیند
شرایط کاری هر سلول، در برجهای چندسلولی
بعد از جمعآوری این اطلاعات میتوان مشخص کرد که مشکل بیشتر به شرایط بهرهبرداری، نگهداری، یا طراحی و ساخت اولیه مربوط است.
جمعبندی
وقتی برج خنک کننده نمیتواند آب را به اندازه کافی خنک کند، نباید بلافاصله نتیجه گرفت که مشکل از اپراتور یا نگهداری است.
از طرف دیگر، نمیتوان هر افت عملکردی را نیز به سازنده نسبت داد.
برج خنک کننده یک سیستم مهندسی است و عملکرد آن به طراحی صحیح، انتخاب مناسب اجزا، ساخت دقیق، شرایط محیط، دبی آب، بار حرارتی و نگهداری مناسب وابسته است.
با این حال، اگر برج از همان ابتدای راهاندازی نتوانسته به دمای مورد انتظار برسد و شرایط بهرهبرداری نیز مطابق طراحی است، یکی از اولین مواردی که باید بررسی شود، ظرفیت و طراحی واقعی خود برج است.
در بازار تجهیزات صنعتی، گاهی برای پایین آوردن قیمت اولیه، ابعاد دستگاه، مقدار پکینگ، ظرفیت فن یا کیفیت برخی قطعات کاهش پیدا میکند. چنین برجی ممکن است در زمان خرید ارزانتر باشد، اما اگر ظرفیت واقعی آن برای پروژه کافی نباشد، مشکل اصلی در زمان بهرهبرداری نمایان خواهد شد.
به همین دلیل، ارزیابی عملکرد برج باید بر اساس شرایط واقعی پروژه و مشخصات فنی واقعی تجهیزات انجام شود، نه فقط قیمت خرید یا ظاهر دستگاه.
در نهایت، یک برج خنک کننده زمانی انتخاب مناسبی است که بتواند در شرایط طراحی مشخصشده، دبی آب و بار حرارتی مورد نیاز را با شرایط محیطی واقعی پروژه بهدرستی پوشش دهد؛ نه اینکه صرفاً در زمان خرید قیمت پایینتری داشته باشد.
