بررسی فنی تبدیل سیستم خنک کاری کولینگ تاور از سیکل باز به سیکل بسته
یکی از سوالات متداول مدیران فنی و واحدهای نگهداری کارخانهها این است که:

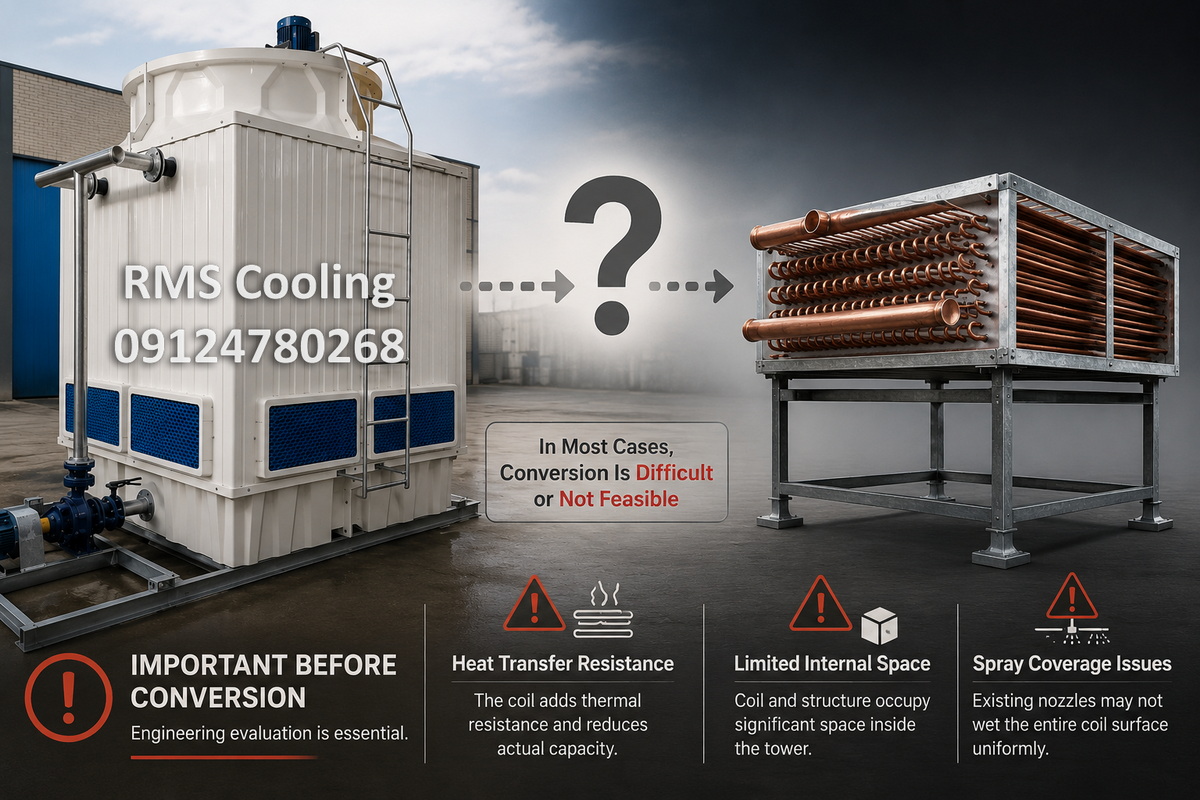

آیا میتوان برج خنک کننده مدار باز موجود را به برج خنک کن مدار بسته تبدیل کرد؟
این سوال معمولاً زمانی مطرح میشود که یک مجموعه صنعتی با مشکلاتی مانند رسوب در مدار آب، گرفتگی مبدلها، کاهش راندمان تجهیزات یا حساسیت بالای دستگاههای وارداتی مواجه شده باشد.
پاسخ این سوال برخلاف تصور عمومی ساده نیست.
در بعضی پروژههای معدود امکان تغییر برج مدار باز به سیکل بسته وجود دارد، اما در بسیاری از موارد، نصب کویل روی برج موجود نه تنها از نظر فنی مناسب نیست، بلکه ممکن است باعث کاهش ظرفیت، افزایش هزینه و ایجاد مشکلات جدید در عملکرد سیستم شود. در مورد این موضوع برای تصمیمگیری صحیح باید تفاوت بین امکان نصب کویل و تبدیل موفق یک سیستم خنک کاری را در نظر گرفت.
چرا صنایع به سمت برج خنک کننده مدار بسته میروند؟
در برج خنک کننده مدار باز، آب فرآیند پس از جذب حرارت از تجهیزات، مستقیماً وارد برج شده و توسط نازلها روی پکینگ پاشیده میشود.
در این فرآیند، آب با هوا تماس مستقیم دارد و بخشی از آن تبخیر شده و باعث کاهش دمای آب میشود.
این روش به دلیل:
- سادگی طراحی
- هزینه اولیه کمتر
- ابعاد مناسبتر
- راندمان مناسب در شرایط استاندارد
در بسیاری از پروژهها استفاده میشود.
اما در برخی صنایع، تماس مستقیم آب فرآیند با محیط مشکلساز است.
برای مثال در:
- کورههای القایی
- دستگاههای جوش
- کمپرسورهای حساس
- چیلرهای خارجی
- تجهیزات دارویی
- خطوط تولید دقیق
وجود رسوب یا تغییر کیفیت آب میتواند باعث کاهش انتقال حرارت و حتی توقف خط تولید شود.
در برج خنک کننده مدار بسته، آب اصلی سیستم داخل کویل حرکت میکند و با محیط بیرون تماس ندارد.
بنابراین:
- رسوب داخل مدار اصلی تشکیل نمیشود.
- کیفیت آب فرآیند ثابت باقی میماند.
- نیاز به تخلیه و تعویض مداوم آب کاهش پیدا میکند.
- عملکرد تجهیزات حساس پایدارتر خواهد بود.
به همین دلیل، مهمترین مزیت برج مدار بسته کاهش ریسک رسوب و محافظت از تجهیزات حساس است، نه صرفاً کاهش مصرف آب.
چرا تبدیل مستقیم برج مدار باز به مدار بسته براحتی امکانپذیر نیست؟
در نگاه اول ممکن است تصور شود که با قرار دادن یک کویل داخل برج مدار باز، میتوان همان دستگاه را به سیستم مدار بسته تبدیل کرد.
اما در عمل، اضافه کردن کویل باعث تغییر کامل شرایط انتقال حرارت میشود.
در برج مدار باز:
آب فرآیند مستقیم بر اثر برخورد با هوا و تبخیر سطحی خنک می شود.
اما در برج مدار بسته:
آب فرآیند داخل لوله کویل می چرخد و آب مدار ثانویه پس از پاشش بر روی کویل خنک شده و لوله ها و سپس آب فرآیند را خنک می کند.
در حالت دوم، حرارت باید از چند مقاومت حرارتی عبور کند.
بنابراین حتی اگر ابعاد و سازه برج اجازه نصب کویل را بدهد، ظرفیت حرارتی دستگاه در اکثر موارد مانند حالت مدار باز باقی نمیماند.
تاثیر اضافه کردن کویل بر ظرفیت برج خنک کن
یکی از مهمترین نکاتی که در تبدیل برج مدار باز به بسته باید بررسی شود، کاهش ظرفیت حرارتی پس از نصب کویل است.
وجود کویل باعث ایجاد مقاومت حرارتی بین آب داخل مدار و هوای محیط میشود.
این مقاومت به عوامل مختلفی وابسته است:
- جنس کویل
- ضخامت لوله
- قطر لوله
- فاصله لولهها
- سرعت جریان آب داخل کویل
- میزان خیس شدن سطح خارجی کویل
به همین دلیل، یک برج مدار باز که برای یک ظرفیت مشخص طراحی شده، پس از تبدیل به مدار بسته، معمولا توان دفع همان مقدار حرارت را نخواهد داشت.
در پروژههای صنعتی، این کاهش ظرفیت حتما باید قبل از اجرا محاسبه شود.
محدودیت فضای داخلی برج برای نصب کویل مدار بسته
یکی دیگر از اشتباهات رایج این است که تصور کنیم تمام فضای داخلی برج برای نصب کویل قابل استفاده است.
در واقعیت، بخش قابل توجهی از فضای داخلی توسط موارد زیر اشغال میشود:
- استراکچر نگهدارنده کویل
- فاصله از نازلها و قطرهگیر
همچنین خود کویل مدار بسته دارای شاسی و ساپورتهای مخصوص است که باعث کاهش حجم مفید داخلی برج میشود.
بنابراین ممکن است یک برج از نظر ابعاد ظاهری بزرگ باشد، اما فضای مؤثر کافی برای نصب یک کویل با ظرفیت مورد نیاز نداشته باشد.
مشکل سیستم پاشش آب برج خنک کن پس از نصب کویل
در برج مدار باز، نازلها برای پاشش آب روی پکینگ طراحی شدهاند.
اما کویل مدار بسته شرایط متفاوتی دارد.
برای عملکرد صحیح، باید تمام سطح خارجی کویل به صورت یکنواخت خیس شود.
در غیر این صورت:
- بعضی قسمتهای کویل خشک باقی میمانند.
- انتقال حرارت کاهش پیدا میکند.
- ظرفیت واقعی برج بسیار کمتر از مقدار طراحی خواهد شد.
ارتفاع کویل، فاصله لولهها و وجود استراکچر نگهدارنده میتواند باعث شود چتر پاشش نازلها کل سطح کویل را درست پوشش ندهد.
به همین دلیل، در بسیاری از پروژهها علاوه بر طراحی کویل، سیستم پاشش آب و جانمایی نازلها نیز باید اصلاح شود.
کدام برجهای مدار باز قابلیت تبدیل به کولینگ مدار بسته را دارند؟
با توجه به محدودیتهایی که بررسی کردیم، هر برج خنک کنندهای قابلیت تبدیل به سیستم مدار بسته را ندارد.
برای ارزیابی امکان تبدیل، چند عامل اصلی باید بررسی شود:
- نوع سازه برج
- ظرفیت فعلی دستگاه
- فضای قابل استفاده داخلی
- توان فن و سیستم هوادهی
- شرایط دمایی پروژه
- نوع سیال در گردش
- جنس و طراحی کویل مورد نیاز
به صورت کلی، برجهایی که شرایط زیر را داشته باشند، شانس بیشتری برای تبدیل موفق دارند:
- برج مکعبی فایبرگلاس با سازه مقاوم
- بدنه و ستونهای سالم و با کیفیت
- امکان نصب استراکچر کویل
- ظرفیت اضافی نسبت به بار حرارتی فعلی
- امکان اصلاح سیستم پاشش آب
اما حتی در این شرایط نیز باید بررسی شود که آیا هزینه اصلاحات و کاهش ظرفیت احتمالی، از نظر اقتصادی توجیه دارد یا خیر.
چه انواعی از برجهای خنک کن اصلا مناسب تبدیل به مدار بسته نیستند؟
برجهای خنک کننده گرد(بطری شکل)
برجهای گرد یا اصطلاحاً خمرهای معمولاً برای تحمل وزن و بار اضافی کویل طراحی نشدهاند.
این مدلها اغلب:
- فضای داخلی محدود دارند.
- استراکچر مناسب نصب کویل ندارند.
- امکان اصلاح سیستم پاشش آنها محدود است.
بنابراین تبدیل آنها به مدار بسته در اکثر پروژهها منطقی نیست.
کولینگ تاور های بتنی
برجهای بتنی نیز معمولاً گزینه مناسبی برای تبدیل کامل نیستند.
اگرچه حجم داخلی زیادی دارند، اما مشکلاتی مانند:
- محدودیت جانمایی کویل
- دشواری اجرای اصلاحات
- پیچیدگی سیستم پاشش
- هزینه بالای تغییرات
باعث میشود در بسیاری از موارد استفاده از یک سیستم مدار بسته مستقل یا مبدل حرارتی، راهکار مناسبتری باشد.
cooling tower تهویه مطبوع، ارزان قیمت و غیر استاندارد
بسیاری از برجهایی که برای چیلرهای ساختمانی طراحی شدهاند، برای شرایط صنعتی مناسب نیستند.
این تجهیزات معمولاً برای:
- اختلاف دمای محدود
- آب با کیفیت مناسب
- کارکرد غیرمداوم
طراحی شدهاند.
اضافه کردن کویل صنعتی به چنین برجهایی معمولاً باعث افت شدید ظرفیت و عملکرد نامطمئن میشود.
تبدیل مستقیم یا خرید برج مدار بسته جدید؟
یکی از مهمترین سوالات کارفرما این است که:
آیا بهتر است برج موجود را تبدیل کنیم یا یک برج مدار بسته جدید خریداری کنیم؟
پاسخ به شرایط پروژه بستگی دارد.
| معیار | تبدیل برج موجود | خرید برج مدار بسته جدید |
|---|---|---|
| هزینه اولیه | معمولاً کمتر | بیشتر |
| ریسک طراحی | بالاتر | کمتر |
| ظرفیت حرارتی | نیازمند محاسبه مجدد | از ابتدا طراحی میشود |
| سیستم پاشش | نیازمند اصلاح | از ابتدا متناسب با کویل طراحی میشود |
| سازه و استراکچر | وابسته به دستگاه موجود | طراحی شده برای بار کویل |
| عمر کاری | وابسته به شرایط برج قبلی | بیشتر |
| اطمینان عملکرد | متوسط تا وابسته به شرایط | بالاتر |
در پروژههای صنعتی حساس، معمولاً اطمینان از عملکرد بلندمدت اهمیت بیشتری از کاهش هزینه اولیه دارد.
راهکار جایگزین: ایجاد مدار بسته با استفاده از مبدل حرارتی
در بسیاری از پروژهها، بهترین راهکار این نیست که خود برج خنک کننده تغییر کند.
یک روش مهندسی دیگر استفاده از مبدل حرارتی صفحهای یا پوسته و لوله برای جداسازی دو مدار است.
در این روش:
- آب برج مدار باز در یک سمت مبدل جریان دارد.
- آب تمیز مدار فرآیند در سمت دیگر گردش میکند.
- انتقال حرارت بدون تماس مستقیم دو سیال انجام میشود.
نتیجه:
- تجهیزات حساس با آب مدار بسته کار میکنند.
- برج موجود حفظ میشود.
- هزینه تغییرات مکانیکی کاهش پیدا میکند.
البته این روش نیز نیازمند محاسبه دقیق است.
پارامترهای مهم شامل زیر باید بررسی شوند:
- اختلاف دمای دو مدار
- افت فشار مبدل
- ظرفیت واقعی برج موجود
- ضریب رسوبگذاری
- شرایط کارکرد در تابستان
آیا استفاده از مبدل بجای برج خنک کن مدار بسته همیشه امکانپذیر است؟
خیر.
یکی از نکات مهم این است که مبدل حرارتی نیز خودش مقاومت حرارتی ایجاد میکند.
بنابراین اگر برج موجود دقیقاً برای بار فعلی انتخاب شده باشد، ممکن است پس از اضافه شدن مبدل، ظرفیت کافی برای دفع حرارت وجود نداشته باشد.
در بسیاری از پروژهها لازم است برج موجود دارای ضریب اطمینان یا ظرفیت اضافی باشد.
به همین دلیل بررسی مهندسی قبل از اجرا ضروری است.
بررسی فنی قبل از تبدیل برج مدار باز به بسته
با توجه به توضیحاتی که ارائه شد پیشنهاد می کنیم قبل از هرگونه تصمیمگیری در مورد تبدیل برج باز به کولینگ تاور مدار بسته حتما اطلاعات زیر بررسی شود:
اطلاعات عملکردی
- دمای آب گرم ورودی
- دمای آب سرد مورد نیاز
- دبی آب در گردش
- دمای وت بالب محل نصب
- ساعات کارکرد سالیانه
اطلاعات مکانیکی برج
- ابعاد داخلی
- جنس بدنه
- وضعیت ستونها و استراکچر
- توان فن و الکتروموتور
- وضعیت پکینگ و نازلها
اطلاعات فرآیندی
- نوع دستگاه مصرفکننده
- حساسیت تجهیزات به رسوب
- کیفیت آب
- میزان خورندگی
- محدودیتهای توقف خط تولید
بدون این اطلاعات، ارائه پیشنهاد برای تبدیل برج میتواند باعث انتخاب اشتباه شود.
تجربه عملی در تبدیل سیستمهای خنک کاری
در بسیاری از پروژههای صنعتی، مشتری ابتدا تصور میکند با یک تغییر ساده میتواند برج مدار باز موجود را به مدار بسته تبدیل کند.
اما پس از بررسی مشخص میشود که:
- ستونها و بدنه کولینگ امکان تحمل وزن کویل را نخواهد داشت.
- فن توان جبران افت فشار جدید را ندارد.
- فضای کافی برای کویل استاندارد وجود ندارد.
- اصلاح سیستم پاشش هزینه زیادی ایجاد میکند.
در چنین شرایطی، راهکارهایی مانند طراحی یک برج مدار بسته جدید یا استفاده از مبدل حرارتی، عملکرد مطمئنتری ایجاد میکنند.
هدف اصلی در سیستمهای صنعتی، فقط نصب یک تجهیز جدید نیست؛ بلکه باید اطمینان حاصل شود که سیستم در سختترین شرایط سال نیز دمای مورد نیاز خط تولید را تامین میکند.
جمعبندی: آیا تبدیل برج مدار باز به مدار بسته منطقی است؟
تبدیل دستگاه مدار باز به برج خنک کن مدار بسته در شرایط بسیار خاص امکانپذیر است، اما یک فرآیند ساده مکانیکی نیست.
اضافه کردن کویل باعث تغییر در موارد ذیل خواهد شد:
- مسیر انتقال حرارت
- ظرفیت واقعی برج
- فضای داخلی قابل استفاده
- سیستم پاشش آب
- افت فشار هوا
- شرایط بهرهبرداری.
به همین دلیل قبل از اجرای چنین تغییری باید بررسی شود که آیا:
- سازه برج توان تحمل کویل را دارد؟
- ظرفیت حرارتی پس از تبدیل کافی است؟
- سیستم پاشش میتواند سطح کویل را کامل پوشش دهد؟
- هزینه تبدیل از خرید سیستم جدید کمتر است؟
در بسیاری از پروژهها، خرید یک برج خنک کننده مدار بسته که از ابتدا بر اساس شرایط واقعی طراحی شده، ریسک کمتر و عملکرد مطمئنتری دارد.
شرکت RMS با بررسی شرایط پروژه، امکان تبدیل سیستم موجود، طراحی کویل، انتخاب مبدل حرارتی و ارائه راهکار مناسب برای سیستمهای خنک کاری صنعتی را بررسی میکند.
