اگر قصد انتخاب کولینگ تاور برای سیستمهای تهویه مطبوع را دارید، اطلاع از ابعاد و مشخصات فنی دستگاه قبل از خرید اهمیت زیادی دارد. طول، عرض، ارتفاع، قطر فن، سطح مفید پکینگ، توان الکتروموتور و حجم حوضچه از مهمترین پارامترهایی هستند که در طراحی موتورخانه، جانمایی تجهیزات و اجرای لولهکشی باید بررسی شوند.
در کولینگ تاورهای تهویه مطبوع، ظرفیت معمولاً بر اساس تن تبرید نامی (Nominal Refrigeration Ton) بیان میشود. این ظرفیت مطابق شرایط استاندارد تهویه مطبوع تعریف شده و نباید برای انتخاب کولینگ تاور در فرآیندهای صنعتی ملاک قرار گیرد.
نکته مهم : حتما در پروژه های صنعتی، به تفاوت تن تبرید اسمی و ظرفیت واقعی برج خنک کن، توجه داشته باشید.

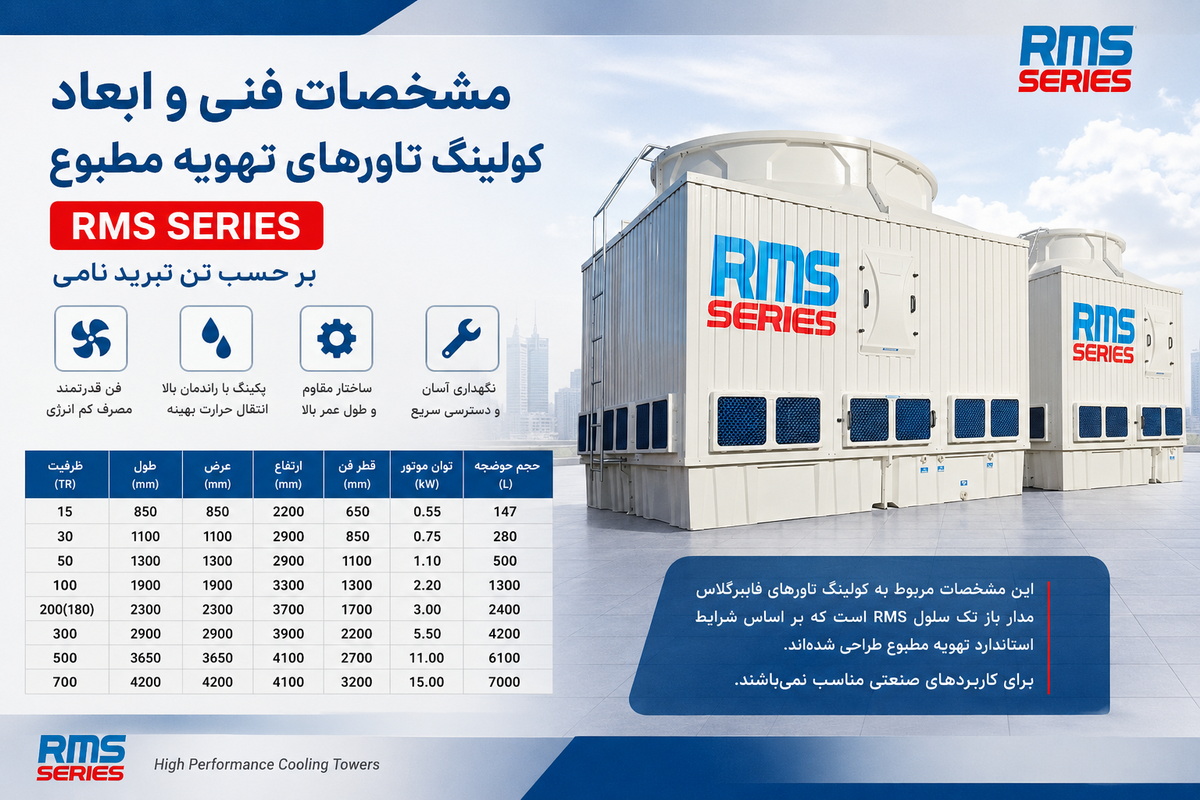

در ادامه، جدول مشخصات فنی کولینگ تاورهای فایبرگلاس مدار باز تک سلول RMS از ظرفیت 15 تا 700 تن تبرید ارائه شده است.
جدول مشخصات ابعادی کولینگ تاورهای تهویه مطبوع
| ظرفیت نامی (TR) | طول (mm) | عرض (mm) | ارتفاع (mm) | سطح مفید پکینگ (m²) | قطر فن (mm) | توان موتور (kW) | حجم حوضچه (L) |
|---|---|---|---|---|---|---|---|
| 15 | 850 | 850 | 2200 | 0.56 | 650 | 0.55 | 147 |
| 20 | 1000 | 1000 | 2300 | 0.81 | 820 | 0.75 | 280 |
| 30 | 1100 | 1100 | 2900 | 1.00 | 850 | 0.75 | 280 |
| 50 | 1300 | 1300 | 2900 | 1.44 | 1100 | 1.10 | 500 |
| 80 | 1700 | 1700 | 3300 | 2.40 | 1150 | 1.50 | 1100 |
| 100 | 1900 | 1900 | 3300 | 3.00 | 1300 | 2.20 | 1300 |
| 150 | 2100 | 2100 | 3450 | 4.00 | 1500 | 3.00 | 2000 |
| 200 (180) | 2300 | 2300 | 3700 | 4.80 | 1700 | 3.00 | 2400 |
| 250 | 2600 | 2600 | 3800 | 6.00 | 2000 | 5.50 | 3100 |
| 300 | 2900 | 2900 | 3900 | 7.80 | 2200 | 5.50 | 4200 |
| 400 | 3200 | 3200 | 4100 | 9.20 | 2400 | 7.50 | 5000 |
| 500 | 3650 | 3650 | 4100 | 12.20 | 2700 | 11.00 | 6100 |
| 600 | 3900 | 3900 | 4100 | 14.00 | 2900 | 11.00 | 6500 |
| 700 | 4200 | 4200 | 4100 | 16.40 | 3200 | 15.00 | 7000 |
| 1000 (دو سلول) | 7200 | 3650 | 4100 | 24.4 | 2700*2 | 11*2 | 12000 |
توجه: اطلاعات فوق مربوط به کولینگ تاورهای فایبرگلاس مدار باز استاندارد و با کیفیت بوده و بر اساس شرایط استاندارد تهویه مطبوع (HVAC) تهیه شده است.
مشخصات فنی کولینگ تاور 15 تن
- ظرفیت نامی: 15 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 850 × 850 × 2200 میلیمتر
- سطح مفید پکینگ: 0.56 مترمربع
- قطر فن: 650 میلیمتر
- توان الکتروموتور: 0.55 کیلووات
- حجم حوضچه: 147 لیتر
مشخصات فنی کولینگ تاور 30 تن
- ظرفیت نامی: 30 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 1100 × 1100 × 2900 میلیمتر
- سطح مفید پکینگ: 1 مترمربع
- قطر فن: 850 میلیمتر
- توان الکتروموتور: 0.75 کیلووات
- حجم حوضچه: 280 لیتر
مشخصات فنی کولینگ تاور 50 تن
- ظرفیت نامی: 50 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 1300 × 1300 × 2900 میلیمتر
- سطح مفید پکینگ: 1.44 مترمربع
- قطر فن: 1100 میلیمتر
- توان الکتروموتور: 1.10 کیلووات
- حجم حوضچه: 500 لیتر
مشخصات فنی کولینگ تاور 100 تن
- ظرفیت نامی: 100 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 1900 × 1900 × 3300 میلیمتر
- سطح مفید پکینگ: 3 مترمربع
- قطر فن: 1300 میلیمتر
- توان الکتروموتور: 2.2 کیلووات
- حجم حوضچه: 1300 لیتر
مشخصات فنی کولینگ تاور 200 تن
- ظرفیت نامی: 200 تن تبرید (180)
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 2300 × 2300 × 3700 میلیمتر
- سطح مفید پکینگ: 4.8 مترمربع
- قطر فن: 1700 میلیمتر
- توان الکتروموتور: 3 کیلووات
- حجم حوضچه: 2400 لیتر
مشخصات فنی کولینگ تاور 300 تن
- ظرفیت نامی: 300 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 2900 × 2900 × 3900 میلیمتر
- سطح مفید پکینگ: 7.8 مترمربع
- قطر فن: 2200 میلیمتر
- توان الکتروموتور: 5.5 کیلووات
- حجم حوضچه: 4200 لیتر
مشخصات فنی کولینگ تاور 500 تن
- ظرفیت نامی: 500 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 3650 × 3650 × 4100 میلیمتر
- سطح مفید پکینگ: 12.2 مترمربع
- قطر فن: 2700 میلیمتر
- توان الکتروموتور: 11 کیلووات
- حجم حوضچه: 6100 لیتر
مشخصات فنی کولینگ تاور 600 تن
- ظرفیت نامی: 600 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 3900 × 3900 × 4100 میلیمتر
- سطح مفید پکینگ: 14 مترمربع
- قطر فن: 2900 میلیمتر
- توان الکتروموتور: 11 کیلووات
- حجم حوضچه: 6500 لیتر
مشخصات فنی کولینگ تاور 700 تن
- ظرفیت نامی: 700 تن تبرید
- نوع کولینگ تاور: مدار باز، جریان مخالف، تک سلول
- ابعاد: 4200 × 4200 × 4100 میلیمتر
- سطح مفید پکینگ: 16.4 مترمربع
- قطر فن: 3200 میلیمتر
- توان الکتروموتور: 15 کیلووات
- حجم حوضچه: 7000 لیتر
این مشخصات برای چه کاربردی مناسب هستند؟
کلیه اطلاعات ارائهشده در این صفحه مربوط به کولینگ تاورهای تهویه مطبوع (HVAC) است. ظرفیتهای نامی درجشده بر اساس شرایط استاندارد تهویه مطبوع تعریف شدهاند و برای انتخاب کولینگ تاور در پروژههای ساختمانی، چیلرهای تراکمی و سیستمهای سرمایش مرکزی کاربرد دارند.
این مشخصات برای کاربردهای صنعتی مناسب نیستند.
در فرآیندهای صنعتی معمولاً دمای آب ورودی، اختلاف دمای آب (Range)، دمای مرطوب محیط، کیفیت آب، ساعات کارکرد و بار حرارتی با شرایط استاندارد تهویه مطبوع تفاوت زیادی دارد. به همین دلیل، انتخاب کولینگ تاور صنعتی بر اساس تن تبرید نامی میتواند منجر به انتخاب نادرست ظرفیت، کاهش راندمان و افزایش مصرف انرژی شود.
در پروژههای صنعتی، کولینگ تاور باید بر اساس ظرفیت واقعی (Actual Capacity) و شرایط طراحی فرآیند انتخاب شود. به همین دلیل توصیه میشود برای چنین پروژههایی از جدول ظرفیتهای تهویه مطبوع استفاده نشود و طراحی دستگاه بهصورت اختصاصی انجام گیرد.
جمعبندی
جدول مشخصات فنی ارائهشده در این مقاله، مرجع مناسبی برای بررسی ابعاد و مشخصات کولینگ تاورهای استاندارد تک سلول RMS در کاربردهای تهویه مطبوع است. با استفاده از این اطلاعات میتوان فضای نصب، فونداسیون، مسیر لولهکشی و تجهیزات جانبی را با دقت بیشتری طراحی کرد. با این حال، برای کاربردهای صنعتی، ملاک انتخاب کولینگ تاور باید شرایط واقعی بهرهبرداری و محاسبات مهندسی باشد، نه ظرفیت نامی تهویه مطبوع.
