مقدمه

در صنایع مختلف که فرآیندهای حرارتی و خنک‌کننده دارند، یکی از اجزای کلیدی و حیاتی سیستم، برج خنک‌کن یا همان «کولینگ تاور» است. کنترل مناسب دمای سیال، افزایش بازدهی، کاهش مصرف آب و همچنین کمک به عملکرد بهتر تجهیزات، از دلایل اهمیت برج خنک‌کن هستند. در این بین، روش خنک‌کاری آدیاباتیک (Adiabatic Cooling) یا به عبارتی «تبخیری-هیبریدی» نیز به‌عنوان یک فناوری پیشرفته مطرح شده که می‌تواند نقش مهمی در بهبود عملکرد سیستم داشته باشد. در این مقاله ابتدا با مفهوم برج خنک‌کن و روش آدیاباتیک آشنا می‌شویم، سپس به عملکرد، مزایا، محاسبات صرفه‌جویی آب و نکات کاربردی می‌پردازیم.

1. سیستم و روش هیبرید آدیاباتیک چیست؟

روش خنک‌کاری آدیاباتیک، در واقع ترکیبی از خنک‌کاری با هوا(هواخنک) و خنک‌کاری تبخیری(آب‌خنک) بوده و اسن سیستم از زیر مجوعه های کولینگ تاور هیبرید است. در سیستم‌های هیبریدی آدیاباتیک، وقتی دمای هوا و شرایط محیطی اجازه دهد، دستگاه به‌صورت معمولی (فقط هواخنک) عمل می‌کند. اما وقتی هوا گرم‌تر(مانند تابستان) شود، سامانه پاشش آب روی پدهای تبخیری فعال می‌شود که تبخیر آب باعث کاهش دمای هوای ورودی به کویل می‌شود. این عملکرد به کاهش مصرف آب و بهبود بازده کمک می‌کند.
به‌طور خلاصه می توانیم بگوییم adiabatic cooling:

• در دماهای پایین‌تر: مانند یک دستگاه هواخنک معمولی عمل می‌کند.

• در دماهای بالا: پاشش آب روی پد، تبخیر، کاهش دمای هوا و افزایش بازده رخ می‌دهد.

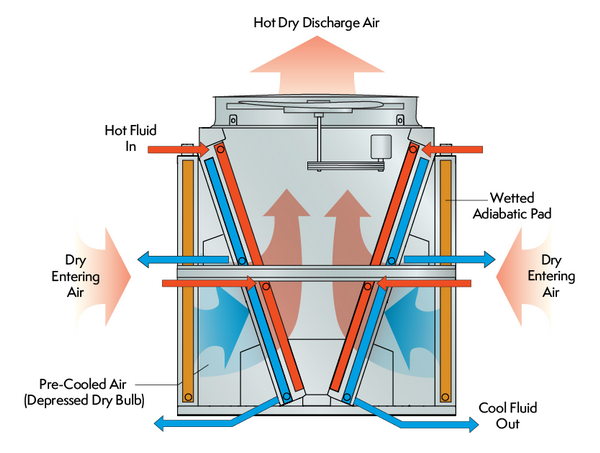

2. اجزای سیستم برج خنک‌کن آدیاباتیک

اجزای اصلی آدیاباتیک کولینگ عبارت‌اند از:

• کویل هواخنک (Air coil)

• پدهای تبخیری (Evaporative pads)

• سیستم پاشش آب روی پدها

• فن و تجهیزات دوار

• بدنه و شاسی دستگاه

• و کنترل هوشمند که تعیین می‌کند کی پاشش آب شروع شود.

3. عملکرد سیستم خنک کاری هیبرید آدیاباتیک در فصول مختلف

در ماه‌های سرد یا زمانی که دمای هوا پایین است، سیستم همچون یک کولر هواخنک معمولی عمل می‌کند و نیازی به پاشش آب ندارد.
با گرم شدن هوا، کنترل هوشمند سیستم پاشش آب را فعال می‌کند. آب روی پد پاشیده می‌شود، تبخیر می‌گردد و هوای ورودی به کویل خنک‌تر می‌شود، در نتیجه راندمان سیستم افزایش یافته و مصرف آب کاهش می‌یابد.

4. مزایا و کاربردهای برج آدیاباتیک

این فناوری چند مزیت مهم دارد:

• کاهش مصرف آب: با استفاده از پد تبخیری و تبخیر کنترل‌شده، میزان مصرف آب کمتر می‌شود.

• بهبود بازده خنک‌کاری در شرایط هوای گرم.

• مناسب برای مناطقی که تأمین آب سخت است یا هزینه آب بالا است.

• ترکیب عملکرد هواخنک و آب‌خنک، انعطاف‌پذیری بیشتری به سیستم می‌بخشد.

5. محاسبه مصرف آب و میزان صرفه‌جویی در برج خنک‌کن آدیاباتیک

یکی از مهم‌ترین دلایل استفاده از کولینگ آدیاباتیک، کاهش مصرف آب در مقایسه با سیستم‌های خنک‌کاری تبخیری متداول است. با این حال، میزان صرفه‌جویی آب در یک سیستم کولینگ آدیاباتیک عدد ثابتی نیست و به عواملی مانند دمای هوای محیط، دمای وت‌بال، رطوبت نسبی، بار حرارتی و ساعات کارکرد سیستم در طول سال بستگی دارد.

در یک برج خنک‌کن مدار باز، آب مستقیماً در فرآیند تبخیر شرکت می‌کند و برای دفع حرارت، بخشی از آب مدار به‌صورت مداوم تبخیر می‌شود. در مقابل، در کولینگ آدیاباتیک معمولاً آب برای خنک‌کردن هوای ورودی به کویل مصرف می‌شود. به همین دلیل، سیستم فقط در شرایطی که دمای هوا به اندازه‌ای بالا باشد که فعال‌کردن بخش تبخیری مزیت حرارتی ایجاد کند، به آب نیاز دارد.

مصرف آب در کولینگ آدیاباتیک چگونه محاسبه می‌شود؟

مقدار آب مورد نیاز در بخش آدیاباتیک را می‌توان بر اساس مقدار گرمایی که از طریق تبخیر آب از هوا گرفته می‌شود، برآورد کرد. به‌صورت ساده، هرچه مقدار هوای عبوری از پدهای تبخیری بیشتر و کاهش دمای مورد نیاز بیشتر باشد، میزان تبخیر آب نیز افزایش پیدا می‌کند.

در شرایط واقعی، همه آب واردشده به سیستم الزاماً تبخیر نمی‌شود. بنابراین باید بین آب مصرفی، آب تبخیرشده و آب مورد نیاز برای خیس نگه‌داشتن پدها تفاوت قائل شد.

مهم‌ترین پارامترهای مؤثر بر مصرف آب عبارت‌اند از:

• دمای خشک هوای محیط
• دمای وت‌بال
• رطوبت نسبی هوا
• دبی هوای عبوری از پد
• سطح و ضخامت پد تبخیری
• راندمان اشباع پد
• ظرفیت حرارتی سیستم
• ساعات کارکرد سالانه
• استراتژی کنترل و زمان فعال‌شدن سیستم پاشش آب

به همین دلیل ممکن است دو برج خنک‌کن آدیاباتیک با ظرفیت حرارتی یکسان، اما در دو شهر با شرایط آب‌وهوایی متفاوت، مصرف آب سالانه کاملاً متفاوتی داشته باشند.

چرا صرفه‌جویی آب دستگاه Adiabatic در طول سال متغیر است؟

برای مثال، در یک روز نسبتاً خنک، ممکن است کویل هواخنک بتواند بدون استفاده از آب، دمای مورد نیاز فرآیند را تأمین کند. در این حالت سیستم آدیاباتیک مانند یک سیستم هواخنک کار می‌کند و مصرف آب بخش تبخیری تقریباً صفر است.

اما با افزایش دمای هوای خشک، ظرفیت دفع حرارت کویل کاهش پیدا می‌کند. در این شرایط، سیستم کنترل می‌تواند پاشش آب روی پدها را فعال کند. تبخیر آب باعث کاهش دمای هوای ورودی به کویل شده و شرایط مناسب‌تری برای دفع حرارت ایجاد می‌کند.

بنابراین در یک سیستم کولینگ آدیاباتیک، مصرف آب معمولاً به‌صورت پیوسته و در تمام ساعات سال وجود ندارد؛ بلکه تابعی از شرایط محیطی و بار حرارتی سیستم است.

مقایسه مصرف آب سالانه

برای محاسبه دقیق صرفه‌جویی، بهتر است به‌جای مقایسه مصرف آب در یک ساعت یا یک روز، کل سال مورد بررسی قرار گیرد.

در این روش، اطلاعاتی مانند دمای خشک، دمای وت‌بال و ساعات کارکرد در ماه‌های مختلف سال بررسی می‌شود و مشخص می‌گردد که سیستم در چه ساعاتی می‌تواند بدون پاشش آب کار کند و در چه ساعاتی نیاز به فعال‌شدن بخش آدیاباتیک دارد.

به همین دلیل، برای یک پروژه صنعتی واقعی نمی‌توان بدون دانستن شرایط اقلیمی و مشخصات فرآیند، یک درصد ثابت برای کاهش مصرف آب اعلام کرد. برآورد دقیق مصرف آب برج خنک‌کن آدیاباتیک باید بر اساس شرایط واقعی محل نصب و پروفایل بار حرارتی انجام شود.

6. مقایسه کولینگ تاور آدیاباتیک با ایرکولر و برج خنک‌کن مدار باز

برج خنک‌کن آدیاباتیک را می‌توان راهکاری بین سیستم‌های کاملاً هواخنک و سیستم‌های کاملاً تبخیری در نظر گرفت. در یک ایرکولر معمولی، دفع حرارت فقط با عبور هوا از روی کویل انجام می‌شود و آب در فرآیند خنک‌کاری مصرف نمی‌شود. در مقابل، در برج خنک‌کن مدار باز، تبخیر مستقیم آب نقش اصلی را در دفع حرارت ایفا می‌کند.

کولینگ آدیاباتیک از مزیت هر دو روش استفاده می‌کند. در شرایطی که دمای محیط مناسب باشد، سیستم می‌تواند بدون مصرف آب یا با مصرف بسیار کم کار کند و در شرایط گرم، با فعال‌کردن سیستم تبخیری، دمای هوای ورودی به کویل کاهش پیدا می‌کند.

ایرکولر:
در ایرکولر، آب مصرف نمی‌شود اما عملکرد سیستم به دمای هوای خشک محیط وابستگی زیادی دارد. با افزایش دمای محیط، اختلاف دمای بین سیال فرآیندی و هوا کاهش پیدا کرده و برای حفظ ظرفیت حرارتی ممکن است به سطح کویل، حجم هوای بیشتر یا توان فن بالاتری نیاز باشد.

برج خنک‌کن مدار باز:
در برج مدار باز، آب مستقیماً با هوا در تماس قرار می‌گیرد و تبخیر آب باعث دفع مقدار زیادی از حرارت می‌شود. این روش معمولاً در شرایط گرم عملکرد بسیار خوبی دارد، اما مصرف آب تبخیری، آب بلودان و نیاز به مدیریت کیفیت آب از مسائل مهم آن است.

برج خنک‌کن آدیاباتیک:
در کولینگ آدیاباتیک، آب برای پیش‌خنک‌کردن هوای ورودی به کویل استفاده می‌شود. با کاهش دمای هوای ورودی، شرایط کاری کویل بهبود پیدا می‌کند و سیستم می‌تواند در دمای محیط بالاتر نیز ظرفیت حرارتی مورد نیاز را تأمین کند.

چرا در هوای گرم، استفاده از آب می‌تواند ظرفیت سیستم Adiabatic را افزایش دهد؟

مبنای عملکرد بخش آدیاباتیک، استفاده از ظرفیت تبخیر آب برای کاهش دمای هوای ورودی است. وقتی آب روی پد تبخیری قرار می‌گیرد، بخشی از آن تبخیر شده و گرمای لازم برای این تبخیر از هوای عبوری گرفته می‌شود. در نتیجه دمای هوای خروجی از پد کاهش پیدا می‌کند.

هرچه شرایط هوا از نظر رطوبت و دمای وت‌بال مناسب‌تر باشد، پتانسیل خنک‌کاری تبخیری بیشتر خواهد بود. بنابراین عملکرد کولینگ آدیاباتیک فقط به دمای خشک هوا وابسته نیست و بررسی دمای وت‌بال و رطوبت محیط نیز اهمیت زیادی دارد.

این موضوع یکی از تفاوت‌های مهم آدیاباتیک با یک ایرکولر معمولی است. در ایرکولر، افزایش دمای هوای محیط مستقیماً شرایط دفع حرارت را دشوارتر می‌کند؛ اما در یک برج خنک‌کن آدیاباتیک می‌توان با فعال‌کردن بخش تبخیری، دمای مؤثر هوای ورودی به کویل را کاهش داد.

در نتیجه، انتخاب بین ایرکولر، برج خنک‌کن مدار باز و کولینگ آدیاباتیک نباید صرفاً بر اساس قیمت اولیه تجهیزات انجام شود. مصرف سالانه آب، مصرف برق فن‌ها، شرایط اقلیمی، دمای مورد نیاز فرآیند، ساعات کارکرد و هزینه نگهداری باید هم‌زمان بررسی شوند.

برای همین، در پروژه‌های صنعتی که محدودیت آب وجود دارد اما حذف کامل سیستم تبخیری نیز از نظر فنی یا اقتصادی مناسب نیست، برج خنک‌کن آدیاباتیک می‌تواند یک گزینه میانی و قابل بررسی باشد.

7. نکات مهم در انتخاب و بهره‌برداری

• در مناطقی که مشکل کمبود آب دارند، سیستم آدیاباتیک هیبرید گزینه مناسبی است.

• با این حال، هزینه اولیه این نوع سیستم بسیار بالاتر از برج‌های خنک‌کن ساده است.

• اگر کارخانه یا شرکت شما مشکل تأمین آب ندارد و فقط هدف جلوگیری از رسوب در مدار است، ممکن است گزینه‌ای مانند سیستم مدار بسته مناسب‌تر باشد.

• باید سامانه کنترل و نگهداری مناسب برای پدها و پاشش آب وجود داشته باشد تا عملکرد بهینه حفظ شود.

• انتخاب مناسب بر اساس شرایط آب‌وهوایی منطقه، دمای طراحی، آب ورودی سیستم و شرایط فرآیندی بسیار مهم است.

8. نتیجه‌گیری

در نهایت، استفاده از برج خنک‌کن آدیاباتیک هیبریدی می‌تواند راه‌حلی کارآمد برای کاهش مصرف آب و بهبود کارایی سیستم‌های خنک‌کننده صنعتی باشد، به‌ویژه در مناطق گرم و کم‌آب. با این حال، قبل از انتخاب این فناوری، باید شرایط منطقه‌ای، فرآیند صنعتی، بودجه اولیه و هزینه‌های جاری را با دقت بررسی کرد.
