مقدمه
در سیستم‌های تهویه صنعتی و صنایع برودتی، انتخاب نوع کویل و روش خنک کاری نقش مهمی در راندمان انرژی و پایداری عملکرد خط تولید و تجهیزات دارد. دو گزینه‌ی رایج در فرآیند خنک‌کاری سیالات داخل لوله، کویل آب‌خنک پاششی (Wet Cooling Coil) و کویل هواخنک فین‌دار (Air Cooler) هستند.
هر دو از نظر عملکرد ظاهری مشابه به نظر می‌رسند، اما از نظر مکانیزم خنک‌سازی، شرایط بهره‌برداری، هزینه‌ی نگهداری و کارایی، تفاوت‌های قابل توجهی دارند.
در این مقاله از وب‌سایت RMS-Cooling به‌صورت فنی و کاربردی این تفاوت‌ها را بررسی می‌کنیم.

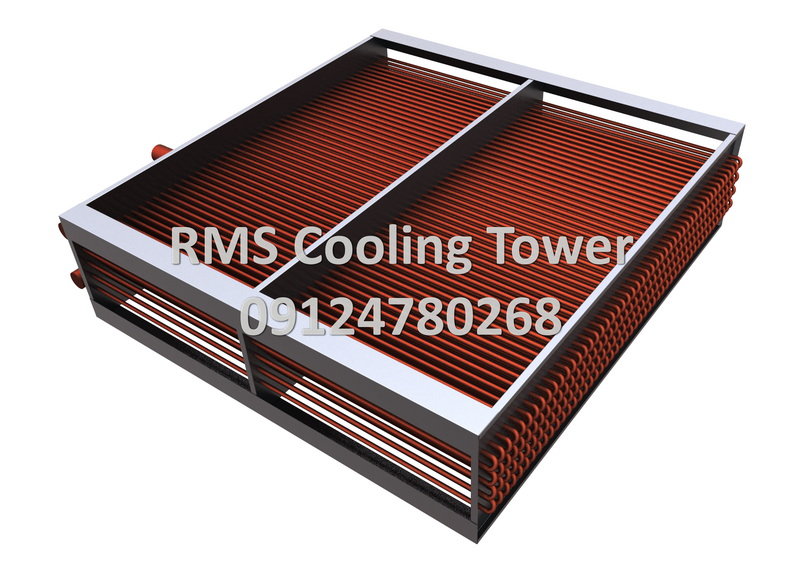

کویل آب‌خنک (کولینگ تاور) چیست؟
کویل آب‌خنک که به آن کویل مرطوب یا پاششی نیز گفته می‌شود، از لوله‌هایی تشکیل شده که سیال گرم (مانند آب، روغن یا مبرد) درون آن جریان دارد و هم‌زمان آب از بیرون روی سطح کویل پاشیده می‌شود.این نوع کویل عموما درون کولینگ تاور مدار بسته قرار می گیرد. حرارت سیال داخل لوله ابتدا به دیواره‌ی لوله و سپس به آب پاشیده‌شده منتقل می‌شود. بخشی از این آب در تماس با هوا تبخیر می‌شود و همین تبخیر باعث جذب حرارت و خنک‌سازی مؤثر سیال داخل لوله‌ها می‌شود.
ویژگی‌ها و عملکرد فنی کویل آب خنک:
مکانیزم اصلی انتقال حرارت: انتقال حرارت جابجایی + تبخیر آب
دمای نهایی خنک‌سازی می‌تواند به دمای مرطوب (Wet-Bulb) محیط نزدیک شود، که پایین‌تر از دمای خشک است.
معمولاً در سیستم‌هایی با بار حرارتی بالا و دمای محیط زیاد استفاده می‌شود.
برای کارکرد صحیح، نیاز به سیستم پاشش آب، پمپ سیرکولاسیون، نازل‌ها و کنترل کیفیت آب دارد.
مزایا کویل کولینگ تاور:
راندمان بسیار بالا در انتقال حرارت
قابلیت خنک‌سازی سیالات تا دمای پایین‌تر از دمای خشک محیط
مناسب برای سیستم‌های صنعتی سنگین یا مناطقی با رطوبت کم و دمای بالا
معایب کویل پاششی:
مصرف آب به دلیل تبخیر
نیاز به نگهداری منظم برای جلوگیری از رسوب و خوردگی
احتمال رشد باکتری‌ها (مثل لژیونلا) در صورت تصفیه‌نشدن آب
نیاز به تجهیزات جانبی مانند پمپ، فیلتر و سیستم کنترل آب

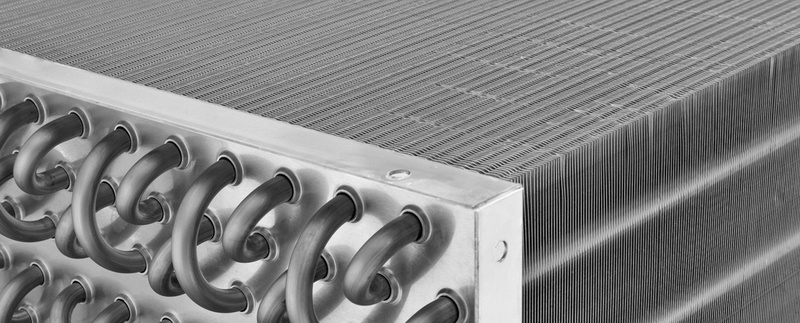

کویل هواخنک فین‌دار(ایرکولر) چیست؟
در کویل هواخنک فین‌دار، خنک‌سازی تنها توسط هوای محیط انجام می پذیرد. این کویل در کولر هوایی و دستگاههای آدیاباتیک بکار می رود. سیال گرم از داخل لوله‌های فین‌دار عبور می‌کند و هوا توسط فن‌ها از روی فین‌ها عبور داده می‌شود تا حرارت سیال به محیط منتقل گردد.
ویژگی‌ها و عملکرد فنی:
مکانیزم انتقال حرارت: جابجایی هوا (Convection)
راندمان حرارتی کمتر از کویل‌های مرطوب، زیرا هوا ظرفیت گرمایی و ضریب انتقال حرارت پایین‌تری نسبت به آب دارد.
عملکرد آن مستقیماً به دمای خشک محیط وابسته است.
سیستم ساده‌تر، خشک و بدون نیاز به پاشش آب است.
مزایا:
عدم نیاز به آب و تجهیزات جانبی
هزینه نگهداری پایین و عمر مفید بالا
نصب آسان‌تر در فضای باز
مناسب برای مناطق خشک یا با محدودیت منابع آبی
معایب:
راندمان پایین‌تر در هوای گرم
حساس به گردوغبار و آلودگی فین‌ها
نیاز به فضای باز بزرگ‌تر برای گردش هوا
صدای بیشتر در مدل‌های با فن قوی
آیا می توانیم کویل آب خنک را با هوا نیز خنک کنیم؟
این سوال بسیار مهمی است که دانستن جواب آن می تواند به شما خیلی کمک کند. بعضا برخی از تولید کننده های کولینگ تاور(که دانش فنی ندارند) ادعا می کنند کویل آب خنک را می توان با هوا هم سرد کرد. در واقع این شرکتها به برج خنک کننده مدار بسته را به اسم هیبرید میفروشند. این در حالی است که کویل هوا خنک که در برج هیبرید استاندار بکار می رود، دارای تعداد زیادی فین برای افزایش سطح تبادل حرارت است.
برای مثال یک کویل آب مسی کولینگ تاور با ابعاد 200*200*50 سانتیمتر که در عرض و ارتفاع به ترتیب دارای 20 و 6 ردیف لوله باشد، سطح تماسی برابر 12 متر مربع را ایجاد خواهد کرد.
درحالیکه یک کویل هوا خنک یک مداره با همین ابعاد و تعداد فین10FPI، (مجموعا 780 فین) دارای سطح تماسی معادل 792(با سطح لوله ها) مترمربع خواهد بود!
یعنی در این مثال، کویل هوا خنک با ابعاد یکسان، بیش از 60 برابر کویل آب خنک(تبخیری پاششی) سطح مفید ایجاد می کند.
پس طبیعی است که شما از کویل مسی، گالوانیزه یا استیل برج خنک کننده نباید انتظار زیادی برای خنک شدن با هوا داشته باشد.
دلیل علمی این مساله را باید در تفاوت ضریب انتقال حرارت جابجایی هوا و آب جستجو نمود. در شرایط اجباری(Forced convection)، ضریب انتقال حرارت آب 50 الی 150 برابر هوا در نظر گرفته می شود.
با این توضیحات مشخص می شود که چرا کولینگ تاور هیبریدی باید دو کویل هوا خنک و آب خنک مجزا داشته باشد و استفاده از تنها یک کویل آب خنک، کمک زیادی به کاهش مصرف آب در سیستم هیبرید نخواهد کرد.
انتخاب بین کویل هوا خنک و آب خنک
انتخاب بین این دو نوع کویل بستگی مستقیم به شرایط پروژه دارد:
اگر هدف، دستیابی به دمای پایین‌تر از دمای خشک و بازدهی بالا باشد و مصرف آب محدودیتی نداشته باشد، کویل آب‌خنک پاششی (کولینگ تاور مدار بسته) گزینه بهتری است.
اما اگر در منطقه‌ای با محدودیت آب هستید یا به دنبال سیستم ساده‌تر با نگهداری پایین‌تر هستید و با دمای بالا مشکلی ندارید، کویل هواخنک فین‌دار (ایرکولر) انتخاب بهتری خواهد بود.
در بسیاری از پروژه‌ها، مهندسان RMS-Cooling با تحلیل دقیق شرایط محیطی و نیازهای فرآیندی، ترکیبی از این دو فناوری را بصورت برج خنک کننده هیبریدی برای دستیابی به بهترین راندمان و صرفه‌جویی در انرژی پیشنهاد می‌کنند.
جمع‌بندی
کویل آب‌خنک و کویل هواخنک هر دو نقش کلیدی در سیستم‌های برودتی و صنعتی دارند، اما نحوه‌ی انتخاب آن‌ها باید بر اساس دمای محیط، دسترسی به آب، نوع فرآیند و هزینه‌های نگهداری انجام شود.
شرکت RMS-Cooling با تکیه بر تجربه‌ی تخصصی در طراحی و ساخت انواع کویل‌های صنعتی، آماده‌ی ارائه‌ی مشاوره و ساخت کویل‌های سفارشی مطابق نیاز شما است.
