کولر هوایی یا Air Cooled Heat Exchanger (ACHE) یکی از تجهیزات مهم برای خنک‌کردن سیالات در صنایع مختلف است. در این تجهیزات، حرارت سیال فرآیندی از طریق لوله‌ها و فین‌های کویل به هوای محیط منتقل می‌شود.

برخلاف برج خنک‌کننده، کولر هوایی برای دفع حرارت به تبخیر آب وابسته نیست و از هوای محیط به عنوان سیال خنک‌کننده استفاده می‌کند. به همین دلیل دمای هوای محیط، یکی از مهم‌ترین پارامترهای مؤثر بر عملکرد آن است.

با این حال، انتخاب یک کولر هوایی فقط بر اساس ظرفیت حرارتی انجام نمی‌شود. پارامترهایی مانند دبی سیال، دمای ورودی و خروجی، دمای طراحی محیط، Approach، Range، سطح انتقال حرارت، تعداد ردیف‌های لوله، تراکم فین، دبی هوا و توان فن همگی در طراحی نهایی تأثیر دارند.

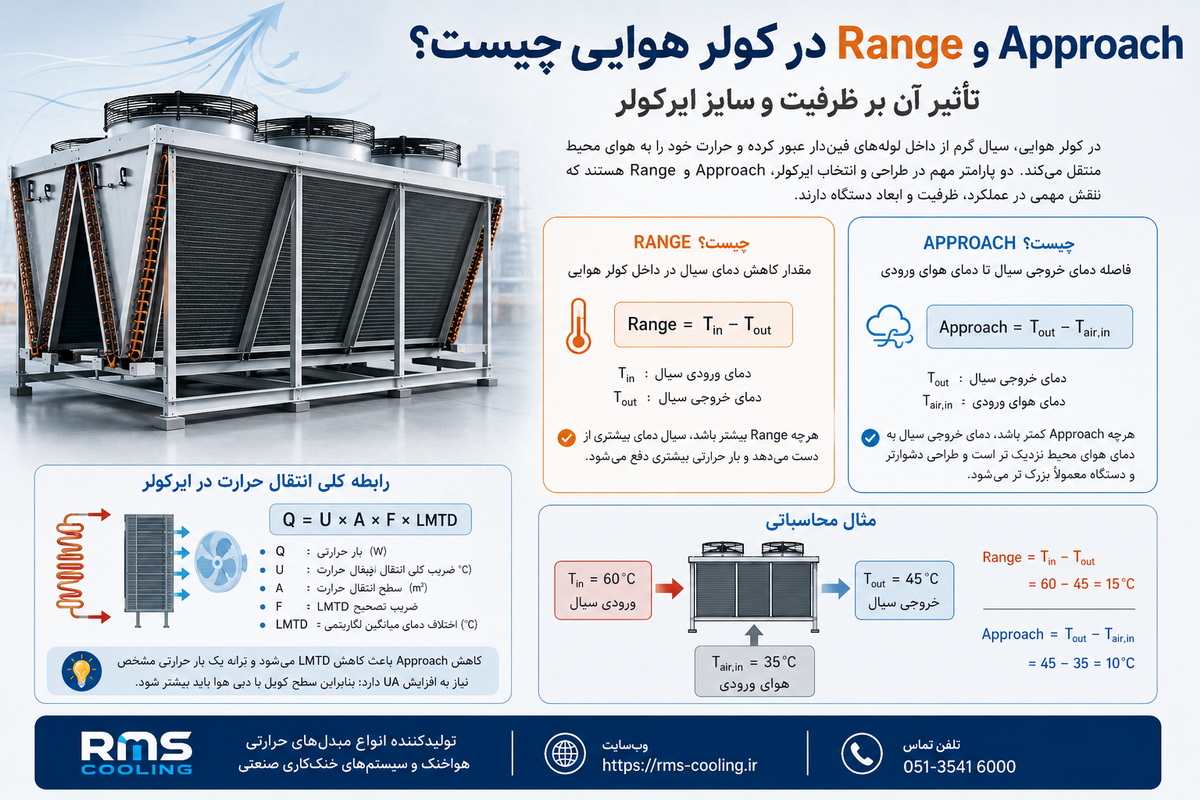

دو مفهوم بسیار مهم در این میان، Approach و Range هستند.

Approach در کولر هوایی چیست؟

Approach در کولر هوایی نشان می‌دهد دمای خروجی سیال چقدر با دمای هوای ورودی به دستگاه فاصله دارد.

برای یک کولر هوایی که وظیفه خنک‌کردن یک سیال را بر عهده دارد، Approach به صورت زیر محاسبه می‌شود:

Approach = Tout − Tair,in

در این رابطه:

• Tout : دمای خروجی سیال است.
• Tair,in : دمای هوای ورودی به کولر است.

برای مثال، فرض کنید دمای هوای محیط 35 درجه سانتی‌گراد و دمای خروجی سیال 45 درجه سانتی‌گراد باشد.

Approach = 45 − 35 = 10°C

بنابراین Approach برابر با 10 درجه سانتی‌گراد خواهد بود.

به زبان ساده، هرچه Approach کوچک‌تر باشد، دمای خروجی سیال به دمای هوای محیط نزدیک‌تر شده است.

تفاوت Approach در کولر هوایی و برج خنک‌کننده

استفاده از اصطلاح Approach در هر دو تجهیز ممکن است باعث اشتباه شود، اما دمای مرجع در آنها متفاوت است.

در یک کولینگ تاور، Approach نسبت به دمای Wet Bulb تعریف می‌شود:

Approach = دمای آب خروجی برج خنک کن − دمای Wet Bulb

اما در کولر هوایی، مبنای معمول برای یک سرویس خنک‌کاری محسوس، دمای خشک هوای ورودی یا Dry Bulb است:

Approach = دمای خروجی سیال − دمای هوای ورودی

بنابراین نباید برای محاسبه Approach ایرکولر، دمای Wet Bulb را به جای دمای Dry Bulb قرار داد.

این تفاوت هنگام مقایسه عملکرد برج خنک کن و کولر هوایی اهمیت زیادی دارد.

برای آشنایی بیشتر با ساختار و کاربرد این تجهیزات می‌توانید صفحه کولر هوایی RMS را نیز مشاهده کنید.

مقدار رنج در کولر هوایی به چه معنی است؟

Range مقدار کاهش دمای سیال هنگام عبور از کولر هوایی است.

فرمول Range به شکل زیر است:

Range = Tin − Tout

در این رابطه:

• Tin دمای ورودی سیال است.
• Tout دمای خروجی سیال است.

برای مثال اگر سیال با دمای 60 درجه سانتی‌گراد وارد کولر شود و با دمای 45 درجه سانتی‌گراد خارج شود:

Range = 60 − 45 = 15°C

بنابراین Range برابر با 15 درجه سانتی‌گراد است.

به عبارت ساده، Range نشان می‌دهد کولر هوایی چند درجه از دمای سیال کم کرده است.

تفاوت اپروچ و رنج

Approach و Range دو مفهوم کاملاً متفاوت هستند.

Range مقدار کاهش دمای سیال را مشخص می‌کند.

Approach فاصله بین دمای خروجی سیال و دمای هوای ورودی را مشخص می‌کند.

برای مثال، اگر شرایط کار به صورت زیر باشد:

• دمای ورودی سیال: 60°C
• دمای خروجی سیال: 45°C
• دمای هوای ورودی: 35°C

آنگاه:

Range = 60 − 45 = 15°C

و:

Approach = 45 − 35 = 10°C

بنابراین در این مثال رنج برابر 15 درجه و اپروچ برابر 10 درجه سانتی‌گراد است.

رابطه بین این سه دما را نیز می‌توان به صورت زیر بیان کرد:

دمای ورودی سیال = دمای هوای ورودی + Approach + Range

در مثال بالا:

60 = 35 + 10 + 15

چرا کاهش اپروچ در کولر هوایی باعث افزایش نیاز به سطح انتقال حرارت می‌شود؟

این موضوع یکی از مهم‌ترین نکات در طراحی کولرهای هوایی است.

فرض کنید یک فرآیند به مقدار مشخصی دفع حرارت نیاز دارد. اگر دمای هوای ورودی ثابت باشد، کاهش دمای خروجی سیال باعث کاهش Approach می‌شود.

برای مثال، در دمای محیط 35°C:

Approach = 45 − 35 = 10°C

اما اگر بخواهیم دمای خروجی سیال را به 40°C برسانیم:

Approach = 40 − 35 = 5°C

در حالت دوم، سیال باید به دمای بسیار نزدیک‌تری به هوای محیط برسد.

در نتیجه انتقال حرارت دشوارتر می‌شود.

رابطه کلی انتقال حرارت در مبدل حرارتی به صورت زیر بیان می‌شود:

Q = U × A × F × LMTD

در این رابطه:

• Q : بار حرارتی است.
• U : ضریب کلی انتقال حرارت است.
• A : سطح انتقال حرارت است.
• F : ضریب تصحیح LMTD است.
• LMTD : اختلاف دمای میانگین لگاریتمی است.

اگر Q ثابت باشد و LMTD کاهش پیدا کند، برای انتقال همان مقدار حرارت معمولاً به مقدار بیشتری از UA نیاز خواهیم داشت.

به همین دلیل کاهش Approach معمولاً با یکی یا ترکیبی از این موارد همراه می‌شود:

• افزایش سطح کویل
• افزایش تعداد ردیف‌های لوله
• افزایش Face Area
• افزایش سطح فین
• افزایش دبی هوا
• افزایش تعداد فن‌ها

بنابراین نمی‌توان گفت کاهش Approach فقط باعث «بزرگ‌تر شدن ابعاد دستگاه» می‌شود. طراح می‌تواند از روش‌های مختلفی برای جبران کاهش نیروی محرک حرارتی استفاده کند.

رابطه Approach با LMTD در ایرکولر

برای درک بهتر تأثیر Approach، باید مفهوم LMTD یا اختلاف دمای میانگین لگاریتمی را نیز در نظر گرفت.

در یک محاسبه مقدماتی می‌توان اختلاف دمای دو انتهای مبدل را به شکل زیر تعریف کرد:

ΔT1 = دمای ورودی سیال − دمای خروجی هوا

و:

ΔT2 = دمای خروجی سیال − دمای ورودی هوا

سپس LMTD از رابطه زیر محاسبه می‌شود:

LMTD = (ΔT1 − ΔT2) ÷ ln(ΔT1 ÷ ΔT2)

در این رابطه، ln نشان‌دهنده لگاریتم طبیعی است.

در طراحی واقعی کولر هوایی، به دلیل نوع آرایش جریان و هندسه مبدل، معمولاً ضریب تصحیح LMTD نیز باید در نظر گرفته شود.

به همین دلیل رابطه کلی انتقال حرارت را می‌توان به صورت زیر نوشت:

Q = U × A × F × LMTD

در نتیجه اگر Approach کاهش پیدا کند و سایر شرایط ثابت بمانند، اختلاف دمای مؤثر برای انتقال حرارت کاهش یافته و طراحی کویل باید این موضوع را جبران کند.

یک مثال ساده برای درک تأثیر اپروچ در کولر هوایی

فرض کنید دمای طراحی هوای محیط 35°C باشد.

در حالت اول، دمای خروجی سیال 50°C است:

Approach = 50 − 35 = 15°C

در حالت دوم، دمای خروجی سیال 45°C است:

Approach = 45 − 35 = 10°C

در حالت سوم، دمای خروجی سیال 42°C است:

Approach = 42 − 35 = 7°C

هرچه از حالت اول به حالت سوم حرکت می‌کنیم، دمای خروجی سیال به دمای محیط نزدیک‌تر می‌شود.

بنابراین رسیدن از 50 به 45 درجه سانتی‌گراد از نظر حرارتی با رسیدن از 45 به 42 درجه یکسان نیست؛ زیرا در حالت دوم، سیال در حال نزدیک‌شدن بیشتر به دمای هوای محیط است.

این همان دلیلی است که باعث می‌شود کاهش بیشتر Approach معمولاً هزینه و سطح انتقال حرارت بیشتری به همراه داشته باشد.

آیا Approach کمتر همیشه بهتر است؟

خیر.

این تصور که هرچه Approach کمتر باشد، کولر هوایی شرایط بهتری خواهد داشت، از نظر مهندسی درست نیست.

Approach پایین‌تر می‌تواند مزیت فرآیندی داشته باشد، اما برای رسیدن به آن ممکن است به موارد زیر نیاز باشد:

• کویل بزرگ‌تر
• سطح انتقال حرارت بیشتر
• تعداد ردیف‌های بیشتر
• هوادهی بیشتر
• فن‌های بزرگ‌تر یا بیشتر
• توان مصرفی بالاتر
• فضای نصب بیشتر
• هزینه سرمایه‌گذاری بالاتر

بنابراین Approach باید بر اساس نیاز فرآیند و شرایط اقتصادی پروژه انتخاب شود.

هدف طراحی، رسیدن به کمترین Approach ممکن نیست؛ بلکه باید Approach مناسب و اقتصادی برای شرایط پروژه تعیین شود.

آیا یک Approach مشخص برای تمام ایرکولرها مناسب است؟

خیر.

هیچ عدد واحدی را نمی‌توان به عنوان Approach مناسب برای تمام کولرهای هوایی اعلام کرد.

Approach مناسب به عوامل مختلفی بستگی دارد، از جمله:

• دمای طراحی محیط
• دمای موردنیاز خروجی سیال
• نوع سیال
• دبی سیال
• بار حرارتی
• محدودیت فضای نصب
• هزینه انرژی
• هزینه سرمایه‌گذاری
• نوع کویل
• نوع فن
• شرایط اقلیمی

در بسیاری از طراحی‌های صنعتی، Approach در محدوده‌های نسبتاً متعارف اقتصادی انتخاب می‌شود، اما این موضوع یک قانون ثابت نیست و باید برای هر پروژه به صورت جداگانه بررسی شود.

Range چه تأثیری بر ظرفیت کولر هوایی دارد؟

بار حرارتی سمت سیال از رابطه زیر محاسبه می‌شود:

Q = ṁ × Cp × (Tin − Tout)

از آنجا که:

Range = Tin − Tout

می‌توان رابطه بار حرارتی را به شکل ساده‌تری نیز نوشت:

Q = ṁ × Cp × Range

در این رابطه:

• Q بار حرارتی است.
• ṁ دبی جرمی سیال است.
• Cp گرمای ویژه سیال است.
• Range مقدار کاهش دمای سیال است.

بنابراین اگر دبی و خواص سیال ثابت باشند، افزایش Range باعث افزایش بار حرارتی خواهد شد.

آیا مقدار رنج بیشتر همیشه به معنی کولر هوایی بزرگ‌تر است؟

نه لزوماً.

افزایش Range در شرایط ثابت دبی و خواص سیال، بار حرارتی را افزایش می‌دهد. اما هم‌زمان دمای خروجی سیال نیز کاهش پیدا می‌کند و این موضوع روی Approach و LMTD اثر می‌گذارد.

بنابراین اندازه نهایی دستگاه باید با بررسی هم‌زمان چند پارامتر تعیین شود.

به طور کلی در طراحی ایرکولر باید موارد زیر در کنار یکدیگر بررسی شوند:

Duty + Flow Rate + Range + Approach + LMTD + Air Flow

به همین دلیل انتخاب ایرکولر فقط بر اساس Range یا فقط بر اساس Duty صحیح نیست.

تأثیر دمای محیط بر عملکرد ایرکولر

یکی از تفاوت‌های اساسی کولر هوایی با بسیاری از تجهیزات دیگر این است که عملکرد آن به شدت به دمای هوای محیط وابسته است.

فرض کنید یک کولر هوایی برای شرایط زیر طراحی شده باشد:

• دمای هوای محیط: 35°C
• دمای خروجی سیال: 45°C

در این شرایط:

Approach = 45 − 35 = 10°C

اگر دمای واقعی محیط به 40°C افزایش پیدا کند و دمای خروجی موردنیاز همچنان 45°C باقی بماند:

Approach = 45 − 40 = 5°C

بنابراین دستگاه باید در شرایطی سخت‌تر کار کند.

اگر دمای محیط بیشتر شود، ممکن است دستگاه دیگر قادر نباشد همان دمای خروجی طراحی را حفظ کند و دمای خروجی سیال افزایش پیدا کند.

به همین دلیل Design Ambient Temperature یکی از مهم‌ترین پارامترهای طراحی Air Cooler است.

آیا ظرفیت کولر هوایی یک عدد ثابت است؟

در عمل، ظرفیت حرارتی یک کولر هوایی را نباید بدون ذکر شرایط طراحی به عنوان یک عدد ثابت در نظر گرفت.

برای مثال، گفتن اینکه:

ظرفیت ایرکولر = 500 kW

به تنهایی کافی نیست.

باید مشخص باشد این ظرفیت در چه شرایطی حاصل شده است.

حداقل اطلاعات موردنیاز عبارت‌اند از:

• دبی سیال
• دمای ورودی سیال
• دمای خروجی سیال
• دمای طراحی محیط
• نوع سیال
• خواص فیزیکی سیال
• شرایط Fouling
• دبی هوا
• مشخصات کویل
• شرایط عملکرد فن

بنابراین بهتر است به جای بیان ساده «این دستگاه 500 کیلووات ظرفیت دارد»، گفته شود:

این کولر هوایی برای Duty برابر 500 kW در شرایط طراحی مشخص انتخاب شده است.

این بیان از نظر فنی دقیق‌تر است.

چرا دو ایرکولر با ظرفیت یکسان می‌توانند ابعاد متفاوتی داشته باشند؟

فرض کنید دو پروژه هر دو به دفع حرارت برابر با 500 kW نیاز دارند.

در نگاه اول ممکن است تصور شود که هر دو پروژه به یک کولر هوایی مشابه نیاز دارند، اما این الزاماً درست نیست.

فرض کنید دستگاه اول برای دمای محیط 30°C و دستگاه دوم برای دمای محیط 40°C طراحی شود.

یا یکی از آنها باید سیال را تا دمای بسیار پایین‌تری خنک کند.

در این شرایط Approach و LMTD متفاوت خواهند بود.

در نتیجه ممکن است دو دستگاه با Duty یکسان دارای:

• سطح کویل متفاوت
• تعداد ردیف‌های متفاوت
• تعداد فن متفاوت
• دبی هوای متفاوت
• توان فن متفاوت
• ابعاد متفاوت

باشند.

بنابراین:

Duty یکسان ≠ ایرکولر یکسان

این نکته هنگام مقایسه پیشنهادهای فنی سازندگان بسیار مهم است.

نقش دبی هوا در ظرفیت کولرهوایی

حرارتی که هوا از سیال دریافت می‌کند را می‌توان به صورت زیر بیان کرد:

Q = ṁair × Cp,air × (Tair,out − Tair,in)

در این رابطه:

• ṁair : دبی جرمی هوا است.
• Cp,air : گرمای ویژه هوا است.
• Tair,in : دمای هوای ورودی است.
• Tair,out : دمای هوای خروجی است.

افزایش دبی هوا می‌تواند به افزایش ظرفیت انتقال حرارت کمک کند، اما این کار معمولاً با افزایش افت فشار و توان مصرفی فن همراه است.

بنابراین افزایش دبی هوا نیز یک راه‌حل نامحدود نیست.

طراحی مناسب باید بین ظرفیت انتقال حرارت، افت فشار، توان فن، صدای دستگاه و هزینه سرمایه‌گذاری تعادل ایجاد کند.

آیا افزایش تعداد فین همیشه به افزایش ظرفیت کولر هوا خنک می‌انجامد؟

خیر.

افزایش سطح فین می‌تواند سطح انتقال حرارت سمت هوا را افزایش دهد، اما افزایش بیش از حد تراکم فین ممکن است مقاومت عبور هوا و افت فشار را افزایش دهد.

در نتیجه:

فین بیشتر ≠ الزاماً عملکرد بهتر

طراحی مناسب فین باید بر اساس شرایط انتقال حرارت، سرعت هوا، افت فشار، نوع سیال و شرایط بهره‌برداری انجام شود.

آیا افزایش تعداد ردیف‌های لوله همیشه بهترین راه‌حل است؟

افزایش تعداد Tube Row یکی از روش‌های افزایش سطح انتقال حرارت است، اما این روش نیز محدودیت‌هایی دارد.

افزایش تعداد ردیف‌ها می‌تواند:

• سطح انتقال حرارت را افزایش دهد؛
• عمق کویل را بیشتر کند؛
• افت فشار هوا را افزایش دهد؛
• توزیع جریان هوا را تغییر دهد؛
• و توان موردنیاز فن را افزایش دهد.

بنابراین انتخاب تعداد ردیف‌های کویل باید در کنار سایر پارامترهای طراحی انجام شود. معمولا تعداد ردیف های ایرکولر را بیش از 8 انتخاب نمی کنند.

هنگام مقایسه دو کولر هوایی چه پارامترهایی را بررسی کنیم؟

اگر دو سازنده برای یک پروژه پیشنهاد فنی ارائه کنند، مقایسه فقط بر اساس ظرفیت حرارتی یا تعداد فن‌ها کافی نیست.

حداقل باید پارامترهای زیر بررسی شوند:

اگر این اطلاعات در پیشنهاد فنی مشخص نباشند، مقایسه دو دستگاه ممکن است نتیجه درستی نداشته باشد.

جمع‌بندی

عدد اپروچ و رنج از پارامترهای مهم در طراحی و ارزیابی عملکرد کولرهای هوایی هستند.

Range نشان‌دهنده مقدار کاهش دمای سیال است:

Range = Tin − Tout

در حالی که Approach فاصله بین دمای خروجی سیال و دمای هوای ورودی را نشان می‌دهد:

Approach = Tout − Tair,in

بار حرارتی سمت سیال نیز از رابطه زیر به دست می‌آید:

Q = ṁ × Cp × (Tin − Tout)

یا:

Q = ṁ × Cp × Range

رابطه کلی انتقال حرارت نیز به صورت زیر بیان می‌شود:

Q = U × A × F × LMTD

بنابراین هنگامی که برای یک بار حرارتی مشخص، Approach کاهش پیدا می‌کند، نیروی محرک انتقال حرارت کاهش می‌یابد و معمولاً نیاز به سطح انتقال حرارت یا ظرفیت انتقال حرارت بیشتری ایجاد می‌شود.

این افزایش ظرفیت می‌تواند از طریق افزایش سطح کویل، تعداد ردیف‌های لوله، Face Area، سطح فین، دبی هوا یا تعداد فن‌ها تأمین شود.

در نتیجه یک نکته مهم را باید همیشه در انتخاب ایرکولر در نظر گرفت:

کاهش Approach همیشه به معنی انتخاب بهتر نیست؛ بلکه باید بین دمای خروجی موردنیاز، ابعاد دستگاه، توان مصرفی و هزینه سرمایه‌گذاری تعادل برقرار شود.

همچنین ظرفیت حرارتی یک کولر هوایی بدون ذکر شرایط طراحی، عدد کاملی برای مقایسه نیست. دو دستگاه با Duty یکسان می‌توانند به دلیل تفاوت در دمای محیط طراحی، Approach، Range، LMTD و شرایط هوادهی، طراحی و ابعاد کاملاً متفاوتی داشته باشند.
