برج خنک‌کننده نیروگاهی — اهمیت، عملکرد و انواع آن

مقدمه

در هر نیروگاه حرارتی یا سیکل ترکیبی، تولید برق با استفاده از تبدیل انرژی گرمایی به انرژی الکتریکی انجام می‌شود. در این فرآیند حرارت زیادی تولید شده و تنها بخشی از آن به برق تبدیل می‌شود، و بقیه به عنوان گرمای زائد باقی می‌ماند. اگر این گرما به‌صورت مناسب دفع نشود، راندمان نیروگاه کاهش یافته و تجهیزات دچار مشکل می‌شوند. برج خنک‌کننده نیروگاهی برای دفع این گرما و خنک‌سازی آب مورد استفاده قرار می‌گیرد، و نقش حیاتی در عملکرد پایدار و بهینه نیروگاه دارد.

انواع نیروگاه برق

نیروگاه های تولید برق بر اساس نوع سوخت و نحوه عملکرد(سیکل کاری) طبقه بندی می شوند. انواع اصلی نیروگاه‌ها عبارت‌اند از:

۱. نیروگاه حرارتی (Thermal Power Plant)

این نیروگاه‌ها از سوخت‌های فسیلی مانند گاز، نفت یا زغال‌سنگ برای تولید بخار با دمای بالا استفاده می‌کنند. بخار تولیدشده در توربین‌ها به حرکت در آمده و انرژی مکانیکی را به برق تبدیل می‌کند. پس از عبور از توربین، بخار باید به آب تبدیل و خنک شود تا دوباره وارد چرخه گردد. راندمان نیروگاه های حرارتی عموما بین 35 تا 40 است.(راندمان 39 در شرایط مناسب)

۲. نیروگاه سیکل ترکیبی

در این نوع نیروگاه، از توربین گازی و توربین بخار به‌طور همزمان استفاده می‌شود. حرارت خروجی از توربین گازی برای تولید بخار به کار می‌رود که باعث افزایش راندمان کلی نیروگاه می‌شود. اما همچنان بخش زیادی از گرما باید دفع شود. راندمان نیروگاه های سیکل ترکیبی در شرایطی که تولید برق مد نظر باشد، بین 45 تا حدود 58(راندمان فعلی بسیاری از نیروگاه های کشور) بر آورد می شود.

۳. نیروگاه هسته‌ای

این نیروگاه‌ها از انرژی ناشی از واکنش‌های هسته‌ای برای تولید گرما استفاده می‌کنند. بخار حاصله انرژی لازم برای چرخش توربین‌ها را فراهم می‌کند و مانند انواع دیگر نیروگاه‌ها، نیاز به دفع گرمای زائد دارد. بزرگترین مشکل نیروگاه هسته ای، چالش های محیط زیست و تامین سوخت خواهد بود.

4. نیروگاه برق آبی

این نیروگاهها در داخل مجموعه سد ها قرار می گیرند و با عبور آب پشت سد، انرژی حرکتی آن را به برق تبدیل می کنند. نیروگاه های آبی هم به نوعی از انرژی تجدید پذیر استفاده می کنند اما بدلیل وابستگی به سدها، در دسته مجزایی قرار می گیرند. راندمان نیروگاه برقابی عموما به بیش از 80 درصد می رسد.

5. نیروگاه های تجدید پذیر

این نیروگاه ها شامل نیروگاه بادی و خورشیدی است که در سالیان اخیر و بدلیل اهمیت محیط زیست و امکان ساخت نسبتا سریع، از آن ها استقبال خوبی شده.

در همه این نیروگاه‌ها، آب در چرخه تولید برق گرم می‌شود و باید با کاهش دما برای استفاده مجدد آماده شود. برج خنک‌کننده نیروگاهی نقش کلیدی در این فرآیند دارد.

برج خنک‌کننده نیروگاهی چیست؟

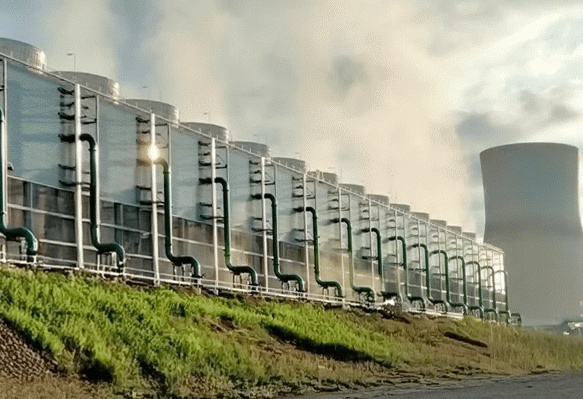

برج خنک‌کننده نیروگاهی یا Cooling Tower یک تجهیز صنعتی است که آب گرم خروجی از سیکل نیروگاه را به‌وسیله تماس مستقیم یا غیرمستقیم با هوا خنک می‌کند. هدف اصلی آن کاهش دمای آب به سطحی مطلوب است تا دوباره در سیستم نیروگاه استفاده شود. معمولا کولینگ نیروگاه از نوع برج خنک کننده بتنی می باشد.

کولینگ تاور نیروگاهی بتنی تجهیز مانند مبدل حرارتی بزرگ عمل می‌کند که گرمای آب را گرفته و آن را به صورت انرژی گرمایی به هوا منتقل می‌کند، سپس آب خنک شده را به مدار بازمی‌گرداند.

چرا برج خنک‌کننده نیروگاه اهمیت دارد؟

• افزایش راندمان نیروگاه: با خنک‌سازی موثر آب، دمای کندانسورها پایین می‌آید و چرخه ترمودینامیکی بهتر انجام می‌شود.

• جلوگیری از آسیب تجهیزات: دمای زیاد آب می‌تواند به پمپ‌ها، لوله‌ها و دیگر بخش‌های نیروگاه آسیب برساند.

• صرفه‌جویی در منابع آبی و محیط‌زیست: بجای تخلیه آب گرم به منابع طبیعی، گرما در برج دفع می‌شود که اثرات زیست‌محیطی کمتری دارد.

اصول عملکرد برج خنک‌کننده

عملکرد برج‌ خنک‌کننده بر اساس انتقال حرارت بین آب و هوا و تبخیر بخشی از آب گرم رخ میدهد. آب گرم از قسمت بالایی وارد برج می‌شود و از طریق نازل‌ها روی سطوح انتقال حرارت پاشیده می‌شود تا سطح تماس با هوا افزایش یابد.

هوا از پایین وارد و با عبور از لایه‌های آب باعث تبخیر بخشی از آب و دفع گرما می‌شود. آب خنک‌شده در پایین برج جمع شده و به سیستم نیروگاه بازمی‌گردد.

انواع برج خنک‌کننده نیروگاهی

۱. براساس روش انتقال حرارت

• برج خنک‌کننده مرطوب (Wet Cooling Tower): آب و هوا به‌صورت مستقیم برخورد داشته و بخشی از آب تبخیر می‌شود که راندمان خنک‌سازی را بالا می‌برد.

• برج خنک‌کننده خشک (Dry Cooling Tower): آب در یک کویل بسته گردش می‌کند و هوا از بیرون عبور کرده و حرارت را جذب می‌کند؛ این نوع مصرف آب ندارد و در مناطق کم‌آب مناسب است.

• برج خنک‌کننده هیبریدی (Hybrid): ترکیبی از خشک و مرطوب است تا بهره‌وری و مصرف آب بهینه شود.

۲. براساس جریان هوا

• جریان طبیعی (Natural Draft): هوا به‌صورت طبیعی و اختلاف چگالی وارد برج می‌شود؛ معمولاً برای نیروگاه‌های بزرگ استفاده می‌شود.

• جریان مکانیکی (Mechanical Draft): فن یا دمنده هوا را مجبور به ورود و خروج می‌کند که کنترل بهتری دارد.

  • القایی (Induced Draft): فن در خروجی قرار دارد.

  • اجباری (Forced Draft): فن در ورودی هوا قرار دارد.

۳. براساس جهت جریان آب و هوا

• جریان متقاطع (Crossflow): هوا به‌صورت افقی با آب برخورد می‌کند.

• جریان مخالف (Counterflow): هوا از پایین به بالا و آب از بالا به پایین جریان دارد که معمولاً عملکرد بهتری دارد.

کاربرد برج خنک‌کننده در نیروگاه‌ها

در نیروگاه‌ها، بخش‌های مختلفی مانند کندانسورها، بویلرها و سیستم‌های کمکی نیازمند آب خنک هستند. برج خنک‌کننده با فراهم کردن آب با دمای پایین، باعث می‌شود:

• سیکل نیروگاه به‌صورت پیوسته با راندمان بالا کار کند.

• مصرف انرژی در پمپ‌ها و تجهیزات کاهش یابد.

• نیاز به آب تازه کمتر شود و چرخه آب بسته‌تر شود.

چالش‌ها و راهکارها

• مصرف آب در برج‌های مرطوب: برای مناطقی با محدودیت آب، از برج‌های خشک یا هیبریدی استفاده می‌شود.

• رسوب و خوردگی: استفاده از پکینگ‌ها و تصفیه آب قبل از گردش می‌تواند انتقال حرارت را بهینه و عمر برج را افزایش دهد.

جمع‌بندی

برج خنک‌کننده نیروگاهی یکی از عناصر حیاتی در سیستم‌های تولید برق است که با استفاده از اصول انتقال حرارت، گرمای زائد را از سیکل نیروگاه خارج می‌کند و باعث افزایش کارایی و کاهش مصرف انرژی می‌شود. انتخاب صحیح نوع برج و طراحی مناسب آن بر اساس نیاز نیروگاه و شرایط محیطی، نقش بزرگی در بهره‌وری کلی نیروگاه خواهد داشت.
