فن، پره و بلید ایرفویل پیچش دار

فن ایرفویل پیچش دار، نوع خاصی از پروانه کولینگ تاور و ایرکولر است که راندمان هوادهی بیشتری از پره و بلید تیغه ای دارد. در بلیدهای ایرفویل پیچشدار، زاویه حمله ایرفویل، با افزایش شعاع، کمتر می شود. این تغییر زاویه حمله پروفیل ایرفویل، به هوادهی یکنواخت در داخل فن استک می انجامد.
فن و ملخ ایرفویل پیچشی، از جنس کامپوزیت ساخته شده و معمولا از برندهای Howden ،SPX، Wentch،  یا Cofimco انتخاب می گردد.
از برندهای داخلی هم می توان به آریا بنیز، فرابرد و آبان ایرکولر اشاره کرد.البته درحال حاضر بدلیل تحریمها و شرایط نرخ ارز، بلید پیچش دار خارجی قیمت زیادی دارد. خوشبختانه ما با روش مهندسی معکوس، این نوع فن را در داخل با کیفیت بسیار عالی تولید می کنیم.

دلیلی تغییر زاویه حمله فن در پروفیل پیچش دار

همانطور که گفتیم، کم شدن زاویه حمله چروفیل ایرفویل در ملخ پیچش دار، برای یکنواخت شدن هوادهی، کم شدن ارتعاش و لرزش و کاهش صدای تولید فن می باشد.
وقتی مجموعه فن پیچشی، با سرعت دورانی مشخصی می چرخد، سرعت خطی در نقاط مختلف(بر اساس شعاع) تغییر می کند. پیچش زاویه ایرفویل در شعاع و کوچک شدن اندازه(Scale) پروفیل، به نسبت همین سرعت خطی محاسبه می گردد.
بخاطر همگن بوده و یکنواختی سرعت هوا و مقدار هوادهی در پروانه فایبرگلاس پیچش دار، سرعت خطی لبه پره می تواند از فن ایرفویل تیغه ای بیشتر باشد.
البته به همین صورت نیز قیمت twisted airfoil fan از پروانه های معمولی بسیار بیشتر می شود.

بلید و پره ایرفویل پیچشی چه کاربردهایی دارد؟

فن محوری ایرفویل پیچش دار در توربین های جت(ابعاد کوچک)، توربین و نیروگاه بادی، برخی از فن های ضربی، برج خنک کننده صنعتی و ابرکولر(کولر هوایی) استفاده می شود.
از این بین بلید پیچش دار در توربین و موتورهای جت فلزی است و روش تولید متفاوتی دارد.
فن ایرفویل پیچش کامپوزیت(فایبرگلاس) بیشتر از همه در کولینگ تاور، ایرکولر و توربین بادی بکار می رود.
لازم به توضیح است بخاطر قیمت بالا، پروانه و فن پیچشی، در برج خنک کن و ایرکولرهای بسیار باکیفیت مورد استفاده قرار می گیرد.

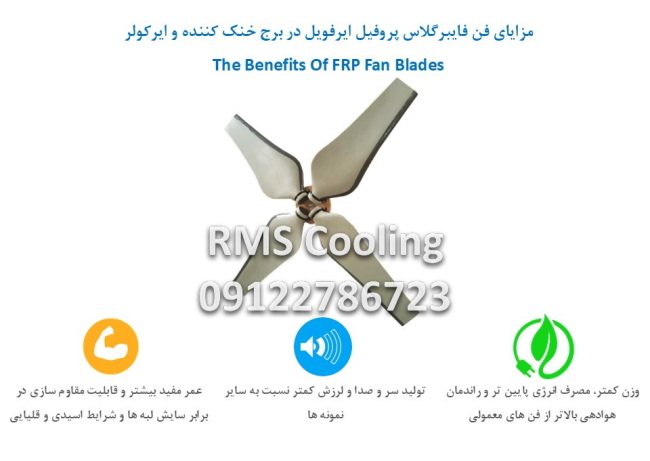

راندمان فن فایبرگلاس(کامپوزیت) ایرفویل پیچش دار

عدد راندمان فن و پروانه محوری، اگر با کیفیت تولید شود معمولا بین 70 الی 87 درصد است. مقدار راندمان در فن و پروانه ایرفویل تیغه ای حدود 70 تا 78 درصد خواهد بود. در عین حال قیمت فن و بلید ایرفویل تیغه ای آلومینیوم و کامپوزیت اقتصادی تر و زمان تولید آن کمتر می باشد.
بلید و پره پروفیل پیچش دار، راندمانی بین 75 تا 87 دارد ولی گرانتر بوده و روش تولید دشوارتری دارد.
ما پروانه پروفیل پیچشی را از روی نمونه شرکت های هودن، ونتک و کوفیمکو تولید می کنیم.

قطر پروانه پروفیل پیچشی

فن های ایرفویل پیچشی برند RMS از قطر 1.5 متر تا 10 متر تولید می شود. این قطر بستگی به اندازه فن استک برج خنک کننده یا ایرکولر دارد.
برای هر محدوده قطر، قالبهای خاصی وجود دارد که تولید فن با استفاده از آنها انجام  میشود.

جهت کسب اطلاعات بیشتر، سفارش ساخت فن، پروانه و بلید ایرفویل پیچشی و مشاوره با ما تماس بگیرید.
