درایو شفت کولینگ تاور

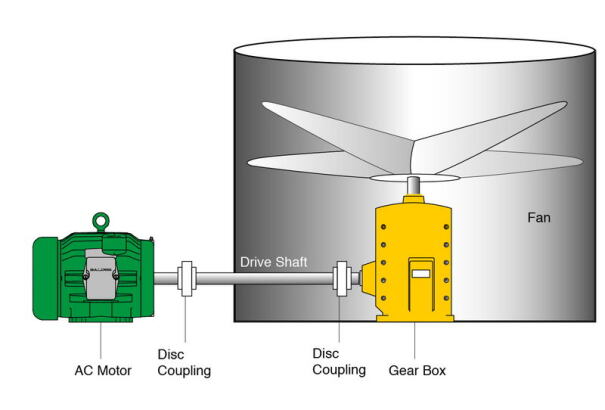

درایو شفت (گاردان) یکی از اجزای کلیدی در برج‌های خنک کننده صنعتی بزرگ است که نقش حیاتی در انتقال قدرت ایفا می‌کند. این قطعه، گشتاور را از الکتروموتور (که معمولاً خارج از جریان هوای مرطوب و گرم قرار دارد) به گیربکس و در نهایت به پروانه فن منتقل می‌کند. دقت در طراحی، ساخت و نصب آن برای جلوگیری از لرزش، خرابی و افزایش طول عمر سیستم بسیار مهم است.
گاردان برج خنک کن، بیش از همه در کولینگ تاور بتنی کاربرد دارد. ابعاد برج بتنی هر سلول از 4 متر تا 14 متر (طول یا عرض) تغییر می کند. به همین ترتیب گاردان شفت هم از 2 متر تا 7 متر طول دارد.
فراموش نکنید که شفت و کوپلینگ تاثیر قابل توجهی در عملکرد فن و پروانه کولینگ تاور دارد. برای انتخاب طراحی و ساخت گاردان برج خنک کن صنعتی باید به این موارد توجه کرد.
استفاده از فلکسیبل کوپلینگ برای افزایش عمر و ضریب اطمینان درایو شفت
بررسی مقاومت متریال شفت کولینگ تاور در مقابل زنگ زدن و خوردگی
در نظر گرفتن ضریب اطمینان بالای گاردان برج خنک کن برای تحمل گشتاور لحظه ای و مداوم
بالانس استاتیک شفت انتقال توان برج خنک کننده به منظور جلوگیری از لرزش و ارتعاشات
انواع درایو شفت برج خنک کن
درایو شفت‌ها با توجه به نوع کاربرد و شرایط محیطی، از متریال های مختلفی تولید می شود.
درایو شفت فولادی(استنلس استیل)
جنس: اغلب از فولاد ضد زنگ ساخته می‌شوند تا در محیط‌های مرطوب و خورنده برج خنک کننده مقاومت کنند.
مزایا: قیمت مناسب‌تر، فرآیند تولید ساده‌تر و زمان تحویل کوتاه‌تر.
معایب: وزن بیشتر که می‌تواند بار بیشتری به بلبرینگ‌ها و شفت‌های موتور و گیربکس وارد کند.

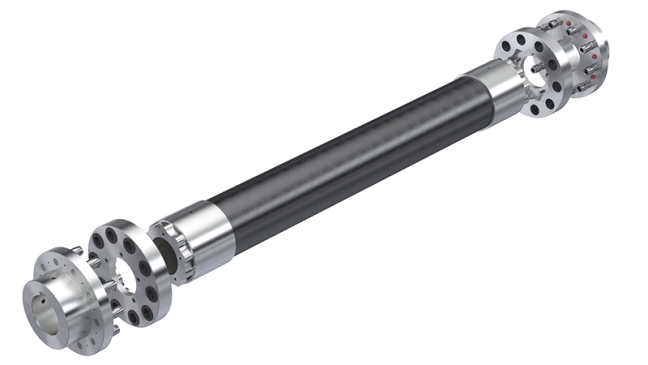

درایو شفت کامپوزیت(کربن فایبر)
جنس: از الیاف کربن و مواد کامپوزیتی ساخته می‌شوند.
مزایا:
وزن کم: به طور قابل توجهی سبک‌تر از نمونه‌های فلزی هستند، که باعث کاهش تنش بر روی اجزای دیگر سیستم می‌شود.
مقاومت در برابر خوردگی: در برابر رطوبت و مواد شیمیایی کاملاً مقاوم هستند.
طول عمر بالا: عمر مفید آن‌ها بسیار طولانی‌تر است.
مقاومت بالا: در برابر بارهای ناگهانی ناشی از استارت و استپ موتور، عملکرد بهتری دارند.
معایب: هزینه بالاتر.
نکات کلیدی در طراحی و ساخت درایو شفت(گاردان)
بالانس دینامیکی و استاتیکی: انجام این بالانس‌ها برای از بین بردن لرزش و تضمین عملکرد صحیح ضروری است. لرزش می‌تواند باعث آسیب جدی به شفت، بلبرینگ‌ها و گیربکس شود.
کوپلینگ‌های منعطف: استفاده از کوپلینگ‌های مناسب باعث جذب شوک‌ها، کاهش لرزش و افزایش طول عمر درایو شفت و تجهیزات متصل به آن می‌شود.
ضریب ایمنی بالا: در طراحی باید ضریب ایمنی کافی برای تحمل گشتاور و بارهای لحظه‌ای در نظر گرفته شود.
اتصال به گیربکس: درایو شفت حتماً باید به گیربکس متصل شود تا سرعت بالای موتور (مثلاً ۱۴۰۰ دور در دقیقه) به سرعت پایین مورد نیاز برای پروانه فن (مثلاً ۱۴۰ دور در دقیقه) تبدیل شود.
در نهایت، انتخاب نوع درایو شفت باید با توجه به نیازهای فنی، بودجه و شرایط محیطی پروژه انجام شود تا بهترین کارایی و طول عمر را فراهم کند.
برای کسب اطلاعات بیشتر و استعلام درایو شفت و گاردان برج خنک کننده صنعتی بتنی، با ما تماس بگیرید.
