قطره گیر تیغه ای برج خنک کن

برج‌های خنک کننده یا کولینگ تاور، از اجزای مهم در سیستم‌های تهویه و فرآیندهای صنعتی هستند. هدف اصلی کولینگ تاور کاهش دمای آب با فرآیند تبخیر است. یکی از چالش‌های اصلی در عملکرد برج خنک کننده، پاشش قطرات آب به همراه با جریان هوا، به بیرون است که با نام "دریفت" (Drift) شناخته می‌شود. برای جلوگیری از این مشکل و کاهش مصرف آب، از قطعه‌ای به نام "قطره گیر" یا "شبنم گیر" استفاده می‌کنیم.
از نظر هندسی دریفت الیمیناتور ها به دو گروه نم گیر تیغه ای و لانه زنبوری تقسیم می شوند. قطره گیر تیغه‌ای یکی بیشتر در کولینگ تاورهای بتنی و صنعتی استفاده می شوند که در ادامه به معرفی آن خواهیم پرداخت.

قطره گیر تیغه‌ای چیست؟

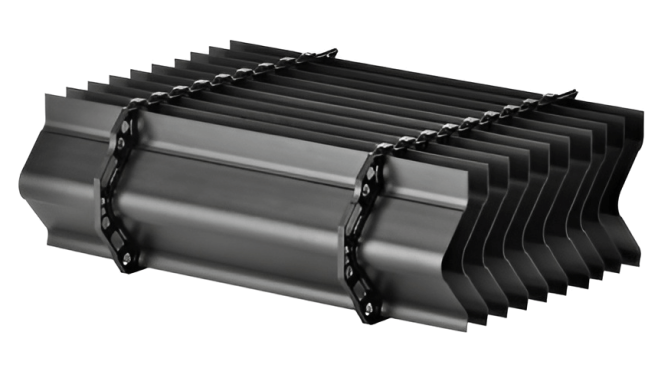

قطره گیر تیغه‌ای (Blade-type Drift Eliminator) که به آن قطره گیر پروفیلی نیز گفته می‌شود، از مجموعه‌ای از تیغه‌های منحنی‌شکل (معمولاً V یا S) تشکیل شده است که با استفاده از اسپیسرها (فاصله پرکن‌ها) در کنار یکدیگر قرار گرفته‌اند. این تیغه‌ها معمولاً از مواد پلیمری مانند PVC (پلی ونیل کلراید) یا PP (پلی پروپیلن) ساخته می‌شوند. این قطعه به صورت افقی یا عمودی در بالای پکینگ‌ها و زیر فن برج خنک کننده نصب می‌شود.

نحوه عملکرد شبنم گیر تیغه ای(یک کوهان و دو کوهان)

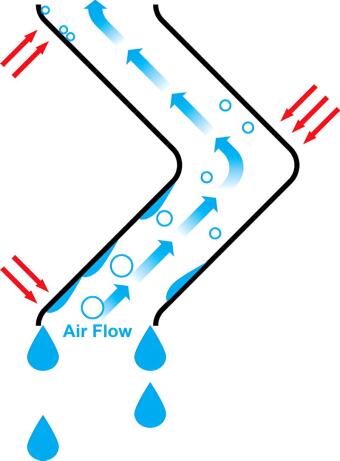

نحوه عملکرد قطره گیر تیغه‌ای بر اساس اصل تغییر ناگهانی جهت جریان هوا است. قطرات ریز آبی که همراه با جریان هوای خروجی از برج به سمت بالا حرکت می‌کنند، با برخورد به تیغه‌های منحنی‌شکل، از مسیر خود منحرف شده و انرژی جنبشی خود را از دست می‌دهند. این قطرات به دلیل وزن خود روی سطح تیغه‌ها به یکدیگر می‌پیوندند و به قطرات درشت‌تر تبدیل می‌شوند. در نهایت، این قطرات بزرگتر دوباره به داخل برج سقوط کرده و به چرخه آب باز می‌گردند. این فرآیند باعث می‌شود تا میزان هدر رفت آب به حداقل برسد.

مزایا و کاربردهای قطره گیر تیغه ای

استفاده از قطره گیر تیغه‌ای مزایای متعددی دارد:
کاهش مصرف آب: با جلوگیری از پاشش قطرات آب به بیرون، مصرف آب جبرانی کاهش می‌یابد.
افت فشار کمتر: در مقایسه با برخی از انواع دیگر قطره گیرها (مانند لانه زنبوری)، قطره گیر تیغه‌ای افت فشار کمتری در مسیر عبور هوا ایجاد می‌کند که به بهبود عملکرد فن و کاهش مصرف انرژی کمک می‌کند.
استحکام بالا و طول عمر بیشتر: این قطره گیرها به دلیل ساختار پروفیلی و مواد به کار رفته (به ویژه PP)، مقاومت بالایی در برابر شرایط اسیدی و قلیایی آب، اشعه UV و دمای بالا دارند.
جلوگیری از آسیب به تجهیزات: قطرات آب می‌توانند باعث خوردگی و آسیب به قطعات فلزی مانند فن و موتور شوند. استفاده از قطره گیر از این مشکل جلوگیری می‌کند و طول عمر تجهیزات را افزایش می‌دهد.
کاربرد گسترده: قطره گیرهای تیغه‌ای به دلیل استحکام بالا، بیشتر در برج‌های خنک کننده صنعتی، بتنی و فایبرگلاس مورد استفاده قرار می‌گیرند و در انواع مختلف برج‌های مکعبی، مخروطی، مداربسته و هیبریدی کاربرد دارند. همچنین در ایرواشرها و کندانسورهای تبخیری نیز از این نوع قطره گیر استفاده می‌شود.

متریال و جنس قطره گیر تیغه‌ای

نمگیر و شبنم گیر تیغه‌ای معمولا از دو جنس PVC یا PP ساخته می شوند. دریفت الیمینیتور از جنس پلی پروپیلن در مقابل حرارت تحمل بیشتری دارد و می تواند تا دمای 85 درجه سانتیگراد را تحمل کند(در صورت استفاده از PP نو و با کیفیت). همچنین پ پ در برابر خوردگی و شرایط اسیدی و قلیایی بهتر مقاومت می کند. البته drift eliminator پلی پروپیلن قیمت بیشتری دارد.
مقاومت دمایی شبنم گیر از جنس پی وی سی، تا 60 درجه سانتیگراد می باشد. پلی وینیل کلراید در برابر اسید و قلیا آسیب پذیر تر است ولی قیمت کمتری دارد.

نتیجه‌گیری

قطره گیر تیغه‌ای یک جزء ضروری و کارآمد در برج‌های خنک کننده است که نقش حیاتی در بهینه‌سازی مصرف آب، محافظت از تجهیزات و بهبود کارایی کلی سیستم ایفا می‌کند. انتخاب و نصب صحیح این قطعه، با توجه به عواملی مانند سرعت جریان هوا و نوع برج، می‌تواند تأثیر قابل توجهی در عملکرد و هزینه‌های عملیاتی داشته باشد.
